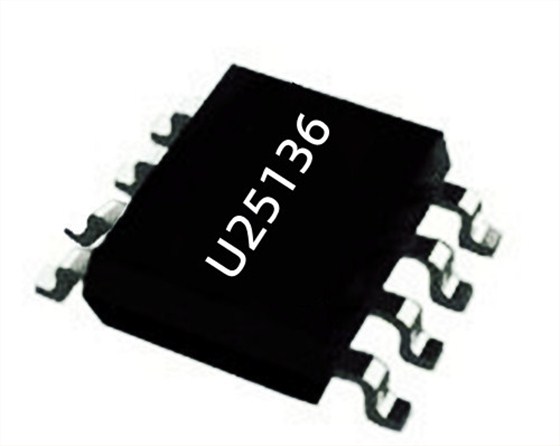

“官翻機”是指手機官方廠商進行翻新的二手機，也是繼眾多智能手機以環保之名取消了隨機附贈的充電器后，又一綠色環保的理念踐行。“官翻機”是體驗新品的一種途徑，但保障手機快速高效充電的充電器ic，仍然建議選擇原廠新貨，比如友恩這顆內置高壓功率三極管的充電器icU25136！
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在充電器icU25136內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
充電器icU25136內置超高壓功率BTJ，谷底開通、原邊控制、系統效率高。多模式原邊控制方式，優異的動態響應，集成動態三極管驅動電路，工作無異音。優化的EMI性能，恒流、恒壓調整率小于±5%。超低待機功耗<50mW，CV模式可編程輸出線壓降補償。
在芯片開始工作之前，充電器icU25136僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)，U25136開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U25136的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
充電器icU25136集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U25136還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
深圳市友恩半導體有限公司所生產的充電器ic，經過大量的使用數據測試和品質驗證，最大程度地確保產品的高可靠性和一致性，原廠直銷，值得信賴！
