蘋果的工程師直言：他們?cè)O(shè)計的芯片不是用來出售給其他公司，而是專門為 Apple 特定的產品，甚至是為了特定功能而專門設計的。友恩半導體的開關電源芯片不僅可以適用各種應用場景，還可以替代多個品牌，一“芯”多用。

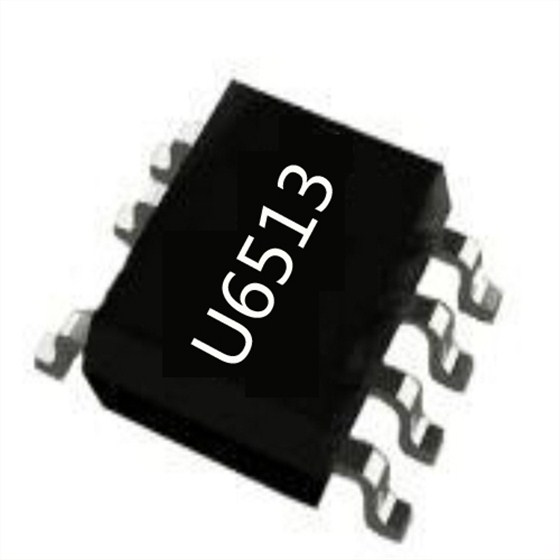

開關電源芯片U6513主要特點：
■內置超高壓功率 BTJ
■谷底開通、原邊控制、系統效率高
■多模式原邊控制方式
■優異的動態響應
■集成動態三極管驅動電路
■工作無異音
■優化的 EMI 性能
■恒流、恒壓調整率小于 ±5%
■超低待機功耗 <30mW
■CV 模式可編程輸出線壓降補償
■內置完善的保護功能： n
●輸出短路保護 (FB SLP)
●逐周期限流保護（OCP)
●前沿消隱 (LEB)
●芯片過溫保護 (OTP)
●VDD 過壓、欠壓和箝位保護
●輸出過壓保護功能 (FB OVP)
開關電源芯片U6513腳位分析：
■1 VDD 芯片供電腳。
■2、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
■4 CS 電流采樣輸入腳。
■5-6 C 內置功率三極管集電極。
■7 GND 芯片參考地。
蘋果的芯片為自己的產品量身定制成為其獨特的優勢。友恩開關電源芯片追求性價比和多用途，也逐漸走出了一條合適自己的路。
