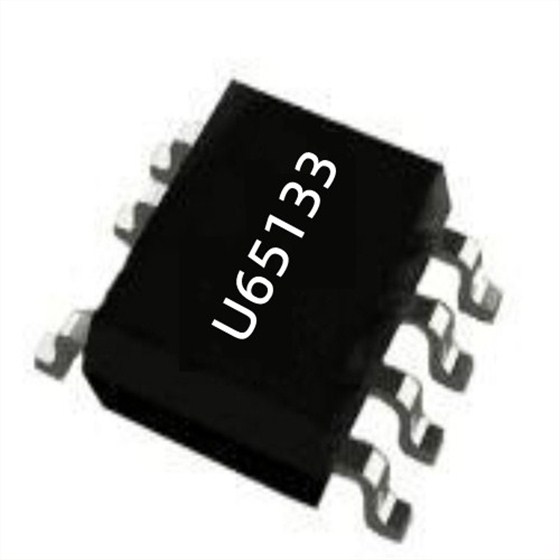

7.5W開關電源芯片U65133集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。優化設計的動態響應性能，可滿足USB充電器的要求。
為了滿足嚴苛的平均效率和待機功耗要求，開關電源芯片U65133采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。
7.5W開關電源芯片U65133集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。
在開關電源芯片U65133內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值 (典型值 0.8V) 相比。當采樣到的FB電壓低于0.8V且持續時間超過38ms 時，芯片將進入到短路保護模式和自動重啟模式。FB管腳的采樣電壓還會與過壓保護閾值 (典型值1.56V) 相比，當采樣到的FB電壓高于 1.56V且持續超過3個周期時，芯片將進入到輸出過壓保護模式和自動重啟模式。
當VDD電壓超過23.8V (典型值) 時，芯片立即停止開關動作。之后將導致VDD下降，當VDD 電壓低于關斷電壓VDD_OFF (典型值 3.8V) 時，系統將重新啟動。在芯片內部設計有27.8V (典型值)的箝位電路以保護芯片受損。
小功率離線式充電器、AC/DC 電源適配器應用中常用的這顆7.5W開關電源芯片U65133，由友恩半導體公司研發制造，可試樣、可詢價，電話請聯系400-778-5088，更多信息可參考官方網站http://www.honkpatrol.com/或者https://www.un-semi.net/！
