| AC-DC開關電源方案選型表 | ||||||||
|
產品型號 <超鏈接> |
電路拓補 | 功率管耐壓(V) | 導通電阻(Ω) | 待機功耗(mW) | IC大輸出功率(W) | 工作頻率(KHZ) | 典型應用 | 封裝 |
| TB5806A | 原邊反饋/內置BJT | 700 | / | ＜75 | 6W | 40--70 | 5V1.2A | SOP-7 |
| TB5806B | 原邊反饋/內置BJT | 700 | / | ＜75 | 5W | 40--70 | 5V1.0A | SOP-7 |
| TB5806C |
原邊反饋/內置BJT |
700 | / | ＜75 | 2.5W | 40--70 | 5V0.5A | SOP-7 |
| TB5812A | 原邊反饋/內置BJT | 800 | / | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-7 |
| TB5812B |
原邊反饋/內置BJT |
600 | / | ＜75 | 7.5W | 40--70 | 5V1.5A | SOP-7 |
| TB6818 | 原邊反饋/內置MOS | 650 | 2.6Ω | ＜75 | 18W | 40--70 | 12V1.5A | SOP-8 |
| TB6806S |
原邊反饋/內置MOS |

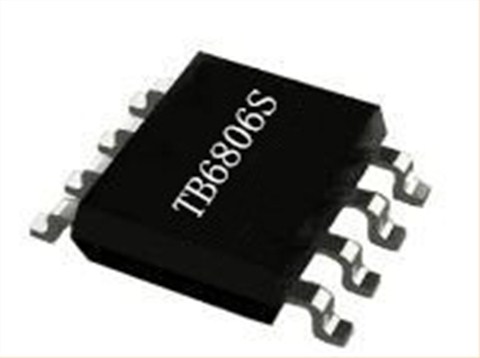

600 | 12Ω | ＜75 | 6W | 40--70 | 5V1.0A | SOP-8 |
| TB6806SA | 原邊反饋/內置MOS | 600 | 4.5Ω | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-8 |
| TB6806D | 原邊反饋/內置MOS | 600 | 4.5Ω | ＜75 | 12W | 40--70 | 12V1.0A | DIP-8 |
| TB6812 | 原邊反饋/內置MOS |
650 |
2.6Ω | ＜75 | 12W | 40--70 | 12V1.0A | SOP-7 |
| TB6810 | 原邊反饋/外置BJT | 外置BJT | / | ＜75 | 10W | 40--70 | 5V2A | SOT23-5 |
| TB6825 |
原邊反饋/外驅MOS |
外驅MOSFET |
/ | ＜75 | 20W | 40--70 | 12V1.5A | SOT23-6 |
| TB3815 | 副邊反饋/內置MOS | 650 | 4Ω | ＜75 | 15W | 65 | 12V1A | DIP-8 |
| TB3865 | 副邊反饋/外驅MOS | 外驅MOSFET | / | ＜75 | 65W | 65 | 12V5A | SOT23-6 |
| TB3890D | 副邊反饋/外驅MOS |
外驅MOSFET |
/ | ＜75 | 90W | 65 | 12V5A | DIP-8 |
| TB3890S | 副邊反饋/外驅MOS | 外驅MOSFET | / | ＜75 | 90W | 65 | 12V5A | SOP-8 |
| 其它熱銷產品 | ||||||||
TB6806電路圖
TB6806S的測試數據
TB6806S的EMI測試圖
原邊15W開關電源芯片U6118
原邊12W開關電源芯片TB6806D
原邊18W開關電源芯片TB6818
