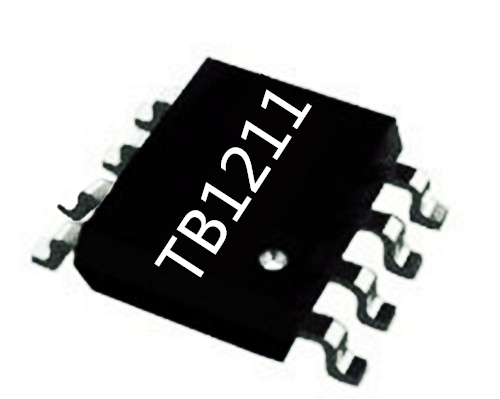

12V700MA非隔離小家電芯片TB1211
小家電芯片TB1211具有高精度、小尺寸、率及優異的空載性能，非常適合小家電、物聯網(IoT)、電表、工業控制和智能家居等應用。
非隔離小家電芯片TB1211是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置 高耐壓MOSFET可提高系統浪涌耐受能力。
與傳統的PWM功率開關不同，該芯片內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM 控制技術，有效簡化了外圍電路設計，提升線性 調整率和負載調整率并系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
TB1211集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保 護、過熱保護、過載保護和VDD過壓保護等。
非隔離小家電芯片TB1211的參數：
1.Drain管腳電壓 ：-0.3 to 650 V
2.VDD供電電壓：30 V
3.VDD箝位電流：10 mA
4.FB , CS管腳電壓：-0.3 to 7V
5.封裝熱阻---結到環境：（SOP-8）165°C/W
6.高芯片工作結溫：160°C
7.儲藏溫度：-65 to 150 °C
8.管腳溫度（焊接10秒）：260°C
9.ESD能力（人體模型）：3KV
非隔離小家電芯片TB1211是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置 高耐壓MOSFET可提高系統浪涌耐受能力。
與傳統的PWM功率開關不同，該芯片內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM 控制技術，有效簡化了外圍電路設計，提升線性 調整率和負載調整率并系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
TB1211集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保 護、過熱保護、過載保護和VDD過壓保護等。
非隔離小家電芯片TB1211的參數：
1.Drain管腳電壓 ：-0.3 to 650 V
2.VDD供電電壓：30 V
3.VDD箝位電流：10 mA
4.FB , CS管腳電壓：-0.3 to 7V
5.封裝熱阻---結到環境：（SOP-8）165°C/W
6.高芯片工作結溫：160°C
7.儲藏溫度：-65 to 150 °C
8.管腳溫度（焊接10秒）：260°C
9.ESD能力（人體模型）：3KV
10.ESD能力（機器模型）：250 V
