5V250MA電源方案U6110可做到精簡小巧？
銀聯寶科技電子結合高端客戶的需求，近期推出六級能效5V250MA電源方案，可做到精簡小巧。
5V250MA電源方案采用芯片U6110，無變壓器，有BOM精簡，體積小巧，六級能效裕量充足等優點，于市場現有小家電方案。

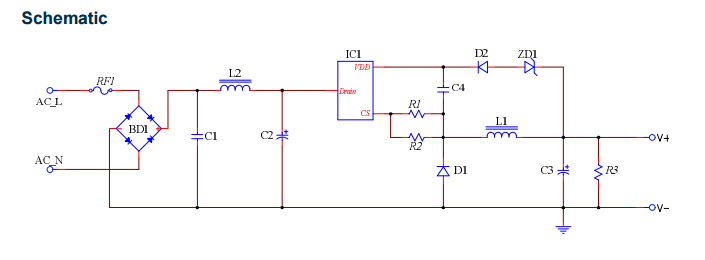

超精簡的外圍電路圖：
該電路分析：
1.電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）
2.電源體積小、無音頻噪音、損耗小發熱低，且工作時只需很少的外圍元件。
3.電源系統帶有各種保護，包括過熱保護（OTP）、VCC欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。
5V250MA電源方案U6110結合500V功率MOSFET，單芯片的開/關PWM控制器。這個IC可實現高精度5V默認值，通用交流輸入輸出。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。
5V250MA電源方案采用芯片U6110，無變壓器，有BOM精簡，體積小巧，六級能效裕量充足等優點，于市場現有小家電方案。
超精簡的外圍電路圖：
該電路分析：
1.電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）
2.電源體積小、無音頻噪音、損耗小發熱低，且工作時只需很少的外圍元件。
3.電源系統帶有各種保護，包括過熱保護（OTP）、VCC欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。
5V250MA電源方案U6110結合500V功率MOSFET，單芯片的開/關PWM控制器。這個IC可實現高精度5V默認值，通用交流輸入輸出。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。
非隔離電源芯片U6110（AC-DC電源芯片降壓電路），一般采用BUCK電路拓撲結構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/250mA、12V/250mA和24V/250mA等，滿足六級能效要求。可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證。
