5V小家電的開關電源芯片電路圖

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-03-09 15:56:00【大中小】

電源芯片就像人類的大腦，負責接受指令快速運算，在我們的生活中，除了手機外，還有很多的設備要用到芯片，像電子產品類的電腦、路由器、相機等等，工業設備類的數控機床、機器人、智能流水線，交通類的汽車、運輸設備，還有航空航天的設備、設備等等都會用到芯片。

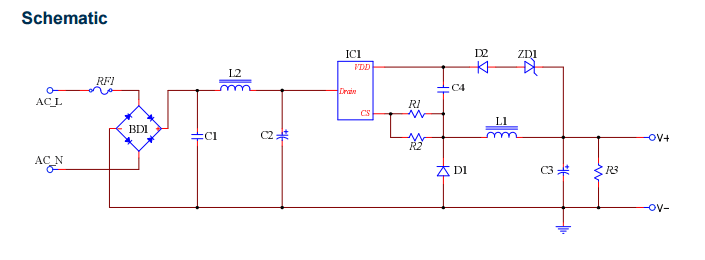

小家電電源芯片的5V開關電路圖：

U6110原理圖

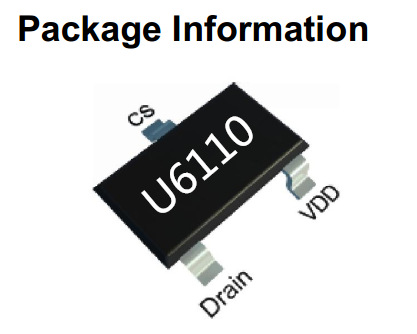

銀聯寶電子在5V小家電電源芯片上推薦典型的待機功耗準諧振原邊反饋交直流轉換器制IC，例如：開關電源芯片U6110。
U6110低功耗開關電源芯片集成待機功耗準諧振原邊控制器及500V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的小家電上。
U6110為原邊反饋工作模式，可省略光耦和TL431。內置高壓啟動電路，可實現芯片空載損耗（230VAC）小于15mW。
U6110一般采用BUCK電路拓撲結構，常見于小家電控制板電源以及工業控制電源供電。其中滿足六級能效要求，可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證。
其特點是：
1.電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）,電源體積小、無音頻噪音、損耗小發熱低。

2.電源系統帶有各種保護，包括過熱保護（OTP）、VCC欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。
