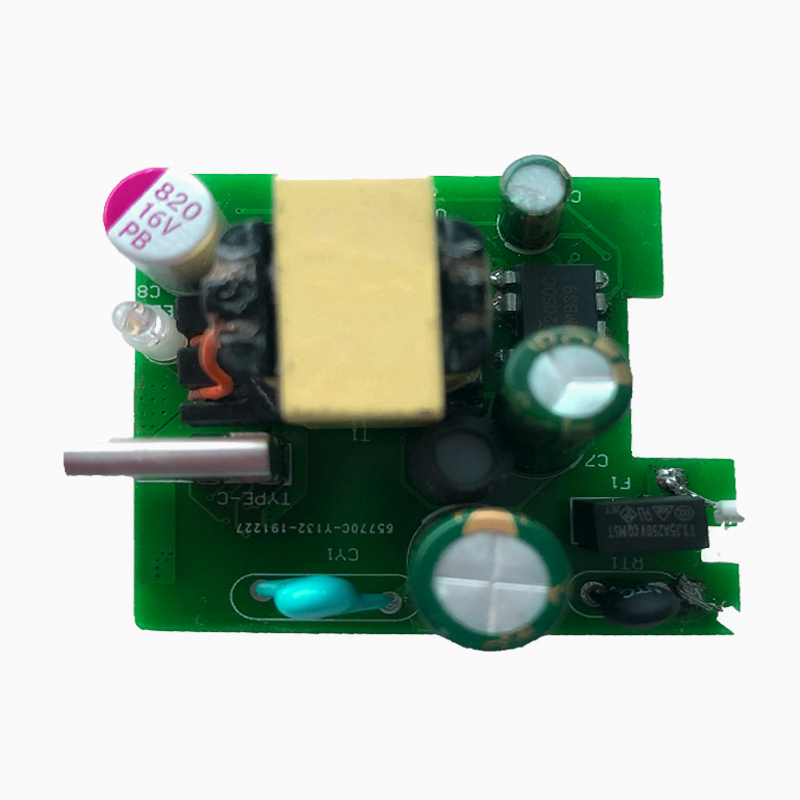

S1109SCL是一顆電流模式控制器和開關管二合一的初級反激轉換器開關電源芯片，內置 650V1 Ω 開關管，具有極低的啟動電流，可以使用很大阻值的啟動電阻以降低待機功耗。支持?jǐn)?shù)字抖頻提升 EMI 性能。

可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

±5% 恒流精度；±1%恒壓精度

待機功耗<75mW

固定 65KHz 開關頻率

綠色省電模式和打嗝模式工作

超低啟動和工作電流

集成抖頻功能優化 EMI

集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

集成自恢復模式的保護功能

1腳是VDD IC電源引腳。

2腳是 GND IC的接地。

3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。

4 CS電流檢測輸入引腳。

5、6、7、8 腳是Darin功率MOSFET漏極。

S1109SCL是一顆防過充、過流、過壓等機制，一旦發生狀況，會啟動自動斷電、停止充電等方式保護手機的充電器開關電源芯片。也可選做SP6648/6649的替代料。
