成本TB5812+TB4110 5V 2.1A六級能效同步整流方案

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-02-01 11:09:53【大中小】

TB5812 是一款恒壓、恒流的原邊反饋控制芯片，內置Vcbo為 800V 的功率三極管，廣泛應用于小功率離線式充電器。

TB5812 采用多模式加QR控制，調幅控制和調頻控制相結合，提高系統的效率和可靠性。恒流流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用TB5812可以工作無異音，同時保證優異的動態性能。

開關電源芯片TB5812 采用特有的輸出線損補償技術，可以有效的補償輸出電流在輸出線上的損耗壓降。

TB5812是銀聯寶新一代的恒壓、恒流控制芯片，優化了動態響應和驅動等性。

TB5812 具有多重保護功能，包括開路保護，VDD過壓/欠壓/鉗位保護，短路保護、芯片過溫保護等功能。

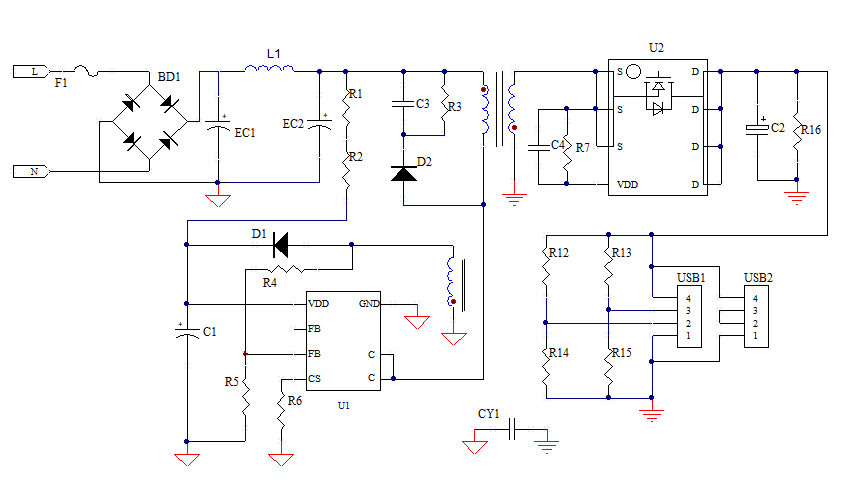

TB5812 典型系統原理圖如下：

5V 2.1A 測試數據：

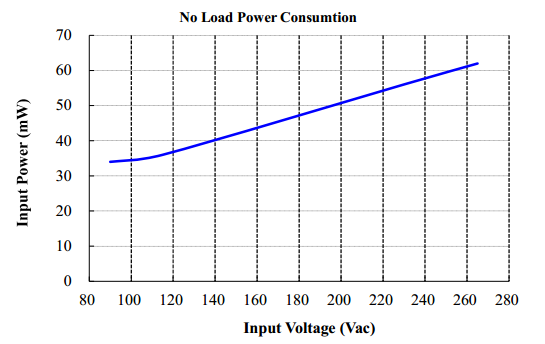

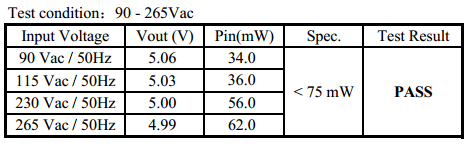

1. 待機功耗

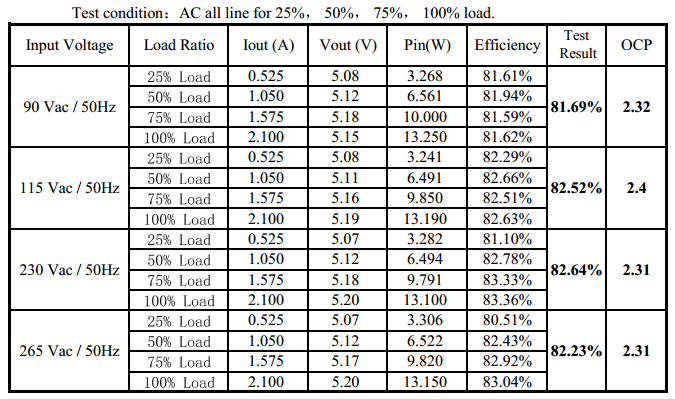

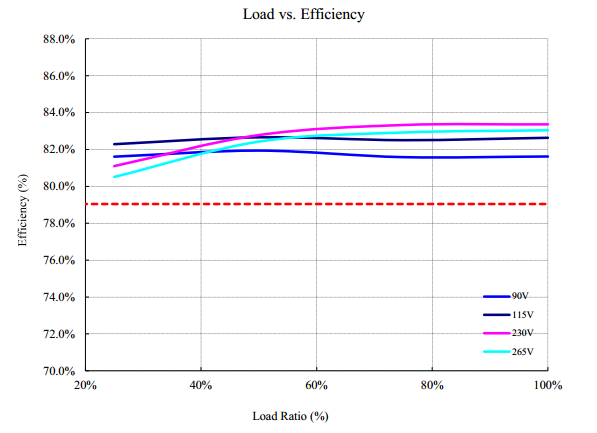

2. 平均效率

3. 溫升測試

同步整流芯片TB4110

TB4110 是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關,內置導通阻抗功率MOSFET以提升系統效。 TB4110 支持“浮地”和“共地”同步整流兩種架構, 同時支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。

TB4110內置VDD 高壓供電模塊,無需VDD輔助繞阻供電,降低了系統成本。

內部集成有VDD欠壓保護功能和VDD電壓鉗。

內置45V 功率MOSFET。

封裝類型: SOP-8。

需要更多的方案找銀聯寶科技，官網www.honkpatrol.com，免費熱線400-7785088
