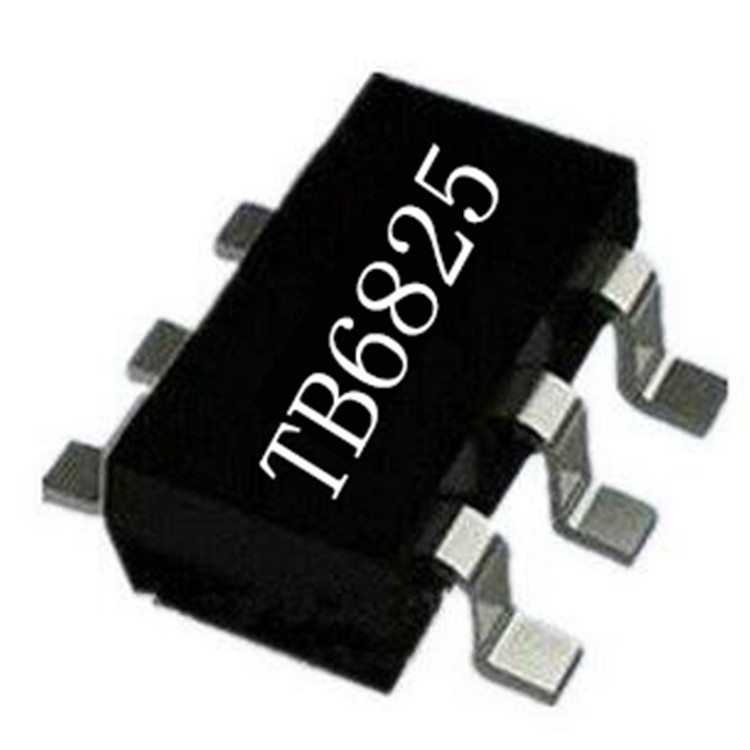

高精度原邊反饋開關電源控制芯片的TB6825是一顆高精度離線式開關電源電路，應用于低功耗AC/DC充電器與適配器。TB6825使用原邊取樣來進行精確的恒流、恒壓控制，可以省去一般應用中的光耦與TL431。
電源管理IC，電源ic，充電ic，肖特基二極管，電源ic廠家，開關電源芯片

在恒流模式下，輸出功率可由CS腳外接的取樣電阻Rs設定。在恒壓模式下，芯片的多種工作模式可以保證較高的整體轉換效率。此外，芯片內置有線壓降補償，由此取得良好的負載調整率。TB6825在恒流模式下工作于PFM狀態，在恒壓模式下工作于PWM狀態，輕載時降頻工作。

TB6825 20W

TB6825提供上電軟啟動功能與各種可自恢復的保護功能，包括逐周期限流保護（OCP），VDD過壓保護（OVP），VDD過壓箝位，欠壓保護（UVLO），過溫保護等。TB6825具有的抖頻功能，可以提供更好的EMI性能。

電源管理IC，電源ic，充電ic，肖特基二極管，電源ic廠家，開關電源芯片

TB6825芯片的特點：

*全電壓范圍內5%的恒壓精度、5%的恒流精度

*外部可設定恒流值與輸出功率

*內置原邊反饋恒流控制

*內建自適應峰值電流控制

*內建原邊電感補償

*可外部調整的線壓降補償

*內置前沿消隱(LEB)功能

*SOT23-6封裝

TB6825芯片的應用范圍：

*手機充電器

*PDA、數碼相機充電器

*電視、個人電腦的輔助電源

*可替代線性穩壓器、RCC電源

電源管理IC，電源ic，充電ic，肖特基二極管，電源ic廠家，開關電源芯片
銀聯寶電子是您開關電源芯片的平臺，我們將為您提供、方便、理想的服務，為您提供實惠的價格。銀聯寶團隊將為您提供合理的建議。
