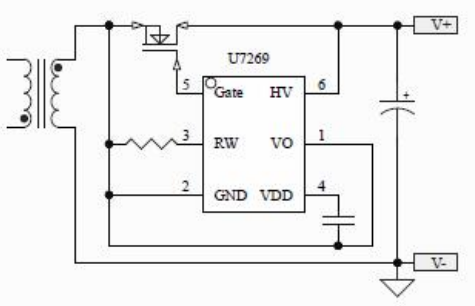

同步整流芯片U7269具有雙LDO供電。圖1展示了低端配置的典型系統架構，這種供電方式的優點在于其支持的輸出電壓范圍廣，即使輸出電壓降低到0V SR也能正常工作。

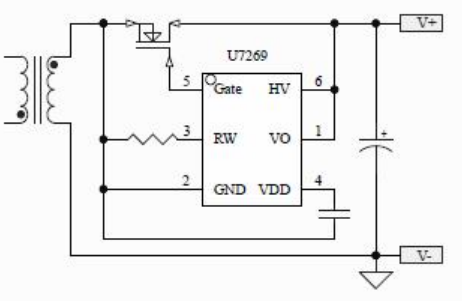

同步整流芯片U7269亦支持高端應用，有兩類配置方式。圖2中Vo引腳直接和HV引腳相連，此時VDD電壓會穩定在9V左右。

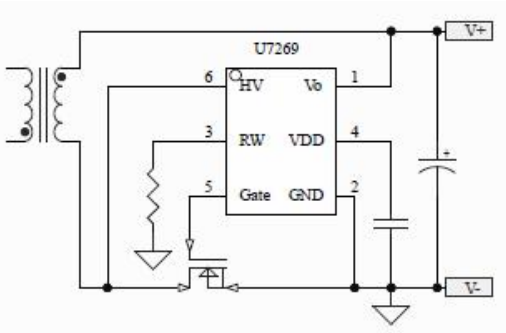

圖3中Vo引腳和GND引腳相連，此時VDD電壓穩定在6V左右。

同步整流芯片U7269主要特點：

& 支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)和有源鉗位（ACF)反激拓撲

& 支持600KH工作頻率

& 集成 180V 高耐壓檢測電路和高壓供電電路，無需 VDD 輔助繞組供電

& 內置智能雙路 VDD 供電模塊，支持輸出低至0V 同步整流可靠工作

& 支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

& 支持 High Side 和 Low Side 配置

& <30ns 開通和關斷延時

& 智能開通檢測功能防止誤開通

& 智能過零檢測功能

& 啟動前 Gate 智能鉗位

& 封裝類型 SOT23-6

& 典型應用：

  USB PD 快充

  適配器

同步整流芯片U7269是一款高性能副邊同步整流控制器，當配合外置MOS使用時，可以替代肖特基整流二極管以提高系統效率。U7269支持High Side和Low Side配置，且內置有VDD高壓供電模塊，無需輔助繞組供電，降低了系統成本。

同步整流芯片U7269具有快速關斷功能，支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。支持有源鉗位（ACF)反激拓撲。U7269內部集成智能開通檢測功能，可以有效防止斷續工作模式(DCM)中由于Vds振蕩引起的SR誤開通。
