今天給大家分享關于電源芯片規格書的幾個要點。

每一個型號的IC都有屬于自己的Data Sheet，從IC的設計、規格、應用范例、封裝技術到適用范圍，在Data Sheet中都會被清楚地交待，當然，每一家公司所生產同編號的IC在Data Sheet中的內容還是會不太一樣，但在應用及引腳的安排上卻是一樣的，而其大的差異，在于測試與分類的方式有所不同，以下便是針對如何閱讀Data Sheet所做的深入探討。

1．引腳安排與介紹

    幾乎所有生產IC的公司，其Data Sheet都會把IC的引腳說明安排放在前面，其中一定會標示的引腳是電源腳(Vcc)及接地腳(GND)，這是IC要工作重要的引腳。一般的設計會把接地腳(GND)設在與腳同一邊的后一只引腳，而電源腳則是在接地腳的對角方向，也是IC的后一個引腳。舉例來說：如果IC有16個引腳，那么接地腳通常會是第8引腳，而電源腳則是第16引腳，當然也是有很多例外的設計，不過以這樣設計的電源引腳方式是比較有利于電路的設計。

    于其他的引腳，會因IC的功能而有明顯的不同，以特定功能的IC來說，Counter的IC通常會有CLK的脈沖輸入引腳、計數的輸出引腳、RST的重新設定引腳；Timer則會有TRIG觸發引腳，當然也少不了RST引腳及輸出的OUT引腳……礙于篇幅，在此筆者便不多做介紹，而這些引腳的功能與簡稱，會在Data Sheet的一開始便清楚地描述，以便在后面的資料中可以用較簡潔的方式來表示各個引腳之間的相互關系及應用方法。

2．系統框圖或等效邏輯電路圖

在Data Sheet中的個，便是系統框圖及等效邏輯電路圖。一般來說，特定功能的IC通常會把等效電路圖標示出來，而可編程的數字IC則會把系統框圖標示出來，這是方便電路設計者可以更清楚地知道IC的工作原理，及此IC適不適用于某個設計的電路之重要指標。但是要注意的是：在這里所標示的只是系統的示意圖，實際上的功能與應用范圍仍參考后續的數據才能下定論，這里只是提供你做個簡單的參考，而在稍后的數據中，其運算上可能會用到這里所介紹的一些相關電路，所以這里也要稍做一下思考，不要太快就跳過去。

3．直流或交流電源下的特性參數

這里可以說是IC重要規格的一覽表，也是設計主要的參考依據，這里會清楚示IC的工作電壓范圍、工作電流范圍、邏輯高低電壓的電平，這些參數是用來提醒你設計上所要注意的一些細節，比如說：如果設計時所提供的工作電壓過高，可能會導致芯片燒毀；如果電壓不足，芯片又可能不正常工作或是根本就不工作；輸出的電壓電平不足，便可能需要加入其他放大器來協助電壓的提升，在此就仔細地將每一個參數都稍作了解，以免在電路設計時因疏忽而導致不可挽救的錯誤。



4．特性測試圖表

    這里會標示IC在某種特性變化時，所產生的一些相對關系，比如說在固定電壓下，在不同的振蕩頻率工作時，所需要的電流量有何不同?或是芯片在不同溫度下工作時，其電壓與電流的輸出入會有怎樣的變化?這都是在特性測試的圖表中可以找得到答案，當然，越負責任的廠商會把越多相關的信息擺在這里，相對的IC價格也就會比較高，一分錢一分貨，在IC的領域里這似乎是不變的法則。



（這是每一個成熟的設計開發人員所鉆研并了解的重要指標）

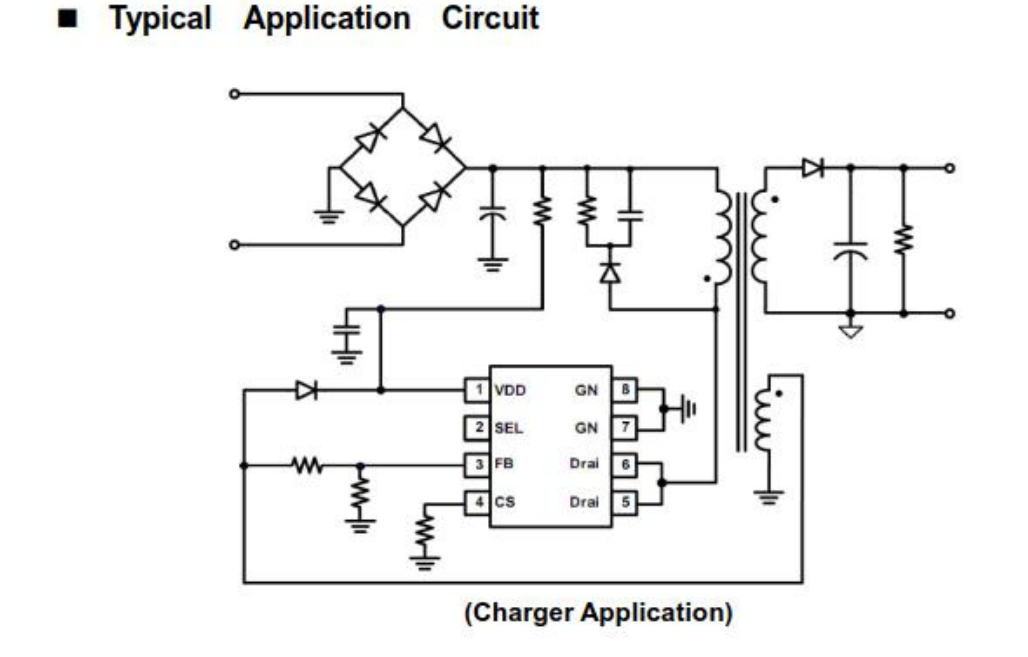

5．應用電路的范例

    通常在IC的Data Sheet中還會有一些電路的應用范例，并附上運算的公式及應用的范圍，這便有助于一個從事系統開發者早一點熟練使用這個IC的方法，而不用盲目地摸索測試，減少很多設計上的成本，也有助于系統設計時間的縮短。參考幾家公司生產的同型IC電路范例，便可以集思廣益，更了解IC的電路特性及應用的方式，這里值得你多花點時間研究研究的。

6．封裝的尺寸一覽

    對于從事電路板線路設計的技術人員來說，這是相當寶貴的資料，因為整個IC詳細的尺寸都在這里標示得一清二楚，在Layout時要建立新元件就不用再拿著一把游標卡尺邊量邊猜了。不過并不是所有的IC都會附上封裝的數據，常用的TTL或是CMOS芯片，其規格應該是全世界統一的規格，因此在多數的線路設計軟件中都會把這些數據裝入數據庫，生產IC的廠商便不需要把這些數據編成Data Sheet了。如果你還是需要這些資料時，也可以跟廠商索取完整的光盤數據，那內容可能就會此一般在網絡上流傳的Data Sheet還詳細許多。



（在數據中包含了PDIP與SOIC兩種不同的封裝規格）

7．法律責任的理清

    沒想到還有這樣的信息吧?其實一個負責任的廠商，會把IC應用的范圍及責任歸屬一并寫在Data Sheet里，拿Atmel的TB6818l芯片的Data Sheet來說，在內容后就有提到這樣一段話：Atmel's products arenot authorized for use as critical components in life support devices orsystems．”這句話大概的意思是：當你設計有關于生命維持的裝置或系統時，這個IC是不適用的。哪些是屬于生命維持裝置或系統呢?比如心率調整器，加護病房用的維生設備，如果這些設備在不該停的時候停了，導致一個生命的結束，歸究原因后發現是芯片損壞所導致的結果，那么Atmel公司是不會負任何的責任，因為在Data Sheet中早已明訂這個IC的適用場合，如果設計者沒有注意到這一段法律聲明的話，出事的時候是會吃上官司的。反觀一些國內半導體廠的Data Sheet，也許因為語言上較親切的關系，對于我們的閱讀的確有很大的幫助，但在這方面的信息便顯得有些不足，甚可以用貧乏來形容，如果要提升臺灣的IC在市場上競爭力，在Data Sheet上的努力是要多花些功夫的。
