作為一名工程師，首先我們要先了解芯片終究是什么呢？作為電子人的我們對它了解透徹！芯片制作的進程就如同用樂高蓋房子一樣，先有晶圓作為地基，再層層往上疊的芯片制作流程后，就可產出必要的IC芯片（這些會在后邊介紹）。但是，沒有規劃圖，具有再強制作能力都沒有用，因而，修建師的人物相當重要。但是IC規劃中的修建師終究是誰呢？本文接下來要針對IC規劃做介紹。

在IC生產流程中，IC多由IC規劃公司進行規劃、規劃，像是聯發科、高通、Intel等聞名大廠，都自行規劃各自的IC芯片，供給不同標準、效能的芯片給下游廠商選擇。由于IC是由各廠自行規劃，所以IC規劃十分仰賴工程師的技能，工程師的本質影響著一間企業的價值。但是，工程師們在規劃一顆IC芯片時，終究有那些過程？規劃流程可以簡略分紅如下。

在IC規劃中，重要的過程就是標準擬定。這個過程就像是在規劃修建前，先決定要幾間房間、澡堂，有什么修建法規需求恪守，在確定好一切的功用之后在進行規劃，這樣才不必再花額定的時刻進行后續修正。IC規劃也需求通過相似的過程，才干保證規劃出來的芯片不會有任何過失。

標準擬定的步就是確定IC的意圖、效能為何，對大方向做設定。接著是察看有哪些協定要契合，像無線網卡的芯片就需求契合IEEE 802.11等規範，否則，這芯片將無法和市面上的產品相容，使它無法和其他設備連線。終則是建立這顆IC的實作辦法，將不同功用分配成不同的單元，并建立不同單元間連結的辦法，如此便完結標準的擬定。

規劃完標準后，接著就是規劃芯片的細節了。這個過程就像開始記下修建的規畫，將全體概括描繪出來，便利后續制圖。在IC芯片中，就是運用硬體描述言語（HDL）將電路描寫出來。常運用的HDL有Verilog、VHDL等，藉由程式碼便可輕易地將一顆IC地功用表達出來。接著就是查看程式功用的正確性并繼續修正，直到它滿意期望的功用停止。今日小編的科普就到此停止，期望對我們有所協助！

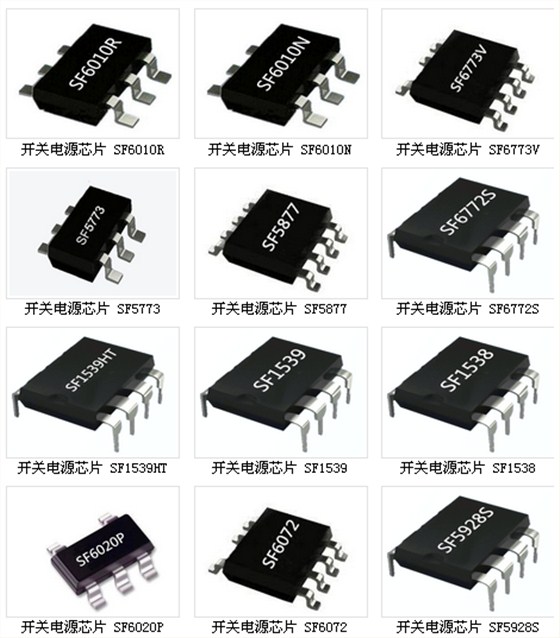

銀聯寶電子是您開關電源芯片選擇的平臺，我們將為您提供、方便、理想的服務，為您提供實惠的價格。銀聯寶團隊將為您提供合理的建議。咨詢電話：400-778-5088
