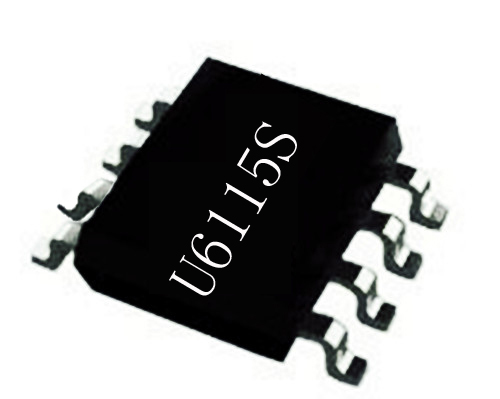

U6115S電源ic產品描述：U6115S電源ic是一款低成本、高性能的原邊反饋（PSR）控制器，適用于離線小功率變流器應用，可提供非常緊湊的輸出電壓調節（CV）和輸出電流控制（CC），是充電應用的理想選擇。在CV模式下，U6115S電源ic采用多模式控制，采用AM（調幅）模式和（調頻）FM模式的混合模式，以提高CC模式下的系統效率和可靠性，集成電路采用帶線路和負載CC補償?shù)?/span>PFM控制。該集成電路可以實現音頻無噪聲運行和優化的動態響應。內置的電纜跌落補償（CDC）功能可提供優異的CV性能。

在啟動階段，采用高壓?jiǎn)?dòng)技術，芯片啟動前0.5mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到15V，芯片開始工作的同時高壓?jiǎn)?dòng)電路關斷；只要VDD電壓不低于8V，芯片維持正常工作。啟動后，偏置電路通過輔助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

U6115S電源ic提供逐周期電流檢測功能。芯片通過CS引腳的電阻檢測功率管電流，CC模式設置點和輸出功率都通過外部調整CS引腳上的電阻實現。功率管開通瞬間會產生尖峰電壓，內部前沿消隱電路可防止誤觸發而不需要額外的RC濾波電路。

U6115S電源ic在0.5倍的T demag 處采樣Vsense電壓，并保持到下個采樣點。將采樣的電壓和2.5V基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。

U6115S電源ic產品特點：

與700V BJT驅動器集成的驅動器

多模式PSR控制

無噪音無異音

待機<70mW

±4%CC和CV精度

集成線損補償技術

內置交流線路和負載CC補償

內置保護裝置

U6115S電源ic廣泛應用于：開關電源適配器、手機充電器、機頂盒電源。銀聯寶電子研發生產銷售IC和MOS管，已經從事半導體行業多年，有豐富的經驗，家電電源，機頂盒，電源適配器，LED電源等電源產品芯片IC設計，測試，銷售。產品主要覆蓋5-100W以內各類電源產品，可提供型號樣品、方案、還可以提供DEMO版，提供技術支持。U6115S電源ic特征有助于工程師方便地設計開關電源。開關電源設計本身就是一項耗時的工作，需要大量的設計變量進行權衡和迭代。欲知更多電源ic方案，請搜索銀聯寶電子電源ic咨詢了解更多。
