首先開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。

開關電源不同于線性電源，開關電源利用的切換晶體管多半是在全開模式（飽和區）及全閉模式（截止區）之間切換，這兩個模式都有低耗散的特點，切換之間的轉換會有較高的耗散，但時間很短，因此比較節省能源，產生廢熱較少。理想上，開關電源本身是不會消耗電能的。電壓穩壓是透過調整晶體管導通及斷路的時間來達到。相反的，線性電源在產生輸出電壓的過程中，晶體管工作在放大區，本身也會消耗電能。開關電源的高轉換效率是其一大優點，而且因為開關電源工作頻率高，可以使用小尺寸、輕重量的變壓器，因此開關電源也會比線性電源的尺寸要小，重量也會比較輕。

若電源的率、體積及重量是考慮時，開關電源比線性電源要好。不過開關電源比較復雜，內部晶體管會頻繁切換，若切換電流尚加以處理，可能會產生噪聲及電磁干擾影響其他設備，而且若開關電源沒有特別設計，其電源功率因數可能不高。

那么一個好的開關電源pcba又有哪些標準呢？下面我就為大家解答下

◆ 帶光耦,431回授方案(性能相對較完善),適用于要求嚴格的市場. 以下以銀聯寶旅充 TB5812 線路圖進行闡述。此線路設計能滿足以下要求:

      1輸入電壓范圍=輸入電壓* 10

      2輸出電壓 范圍=輸出電壓* 5%

3輸出電流范圍=輸出電流±50mA

4輸出電壓紋波=輸出電壓* 1% (輸出電壓≤9V時，定為100mV)

5過流保護 點≤輸出電流+50mA MAX?過壓保護點=輸出電壓*( 1.1~1.5)

6短路保護時輸出電流≤額定輸出電流

7能滿足安規認證要求 (包括EMC要求)

8空載損耗小于0.3W

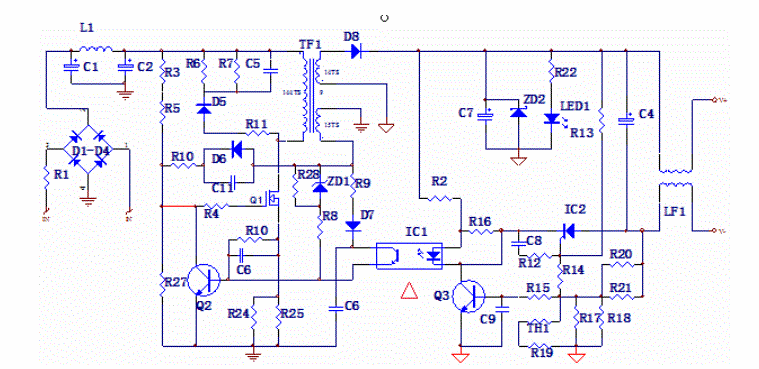

下面為電路圖

零件選擇：

1.1 R1保險電阻規格的選擇一般情況輸出功率為5W以內，則可選10R1W±5%

1.2 1.2C1,C2電解電容的規格選擇隨輸入電壓及輸出功率的變化而變化,若輸入電壓為90V~ 132V時，則電解電容的耐壓選擇200V即可，容量的選擇則可遵循2uF/1W (輸出功率)，若輸入電壓為198V 264V時，則電解電容的耐壓選擇400V即可，容量的選擇則可遵循1uF/1W (輸出功率)，若輸入電壓為90V264V時，則電解電容的耐壓選擇400V即可，容量的選擇則可遵循2uF/1W (輸出功率)，若輸入電壓高于264V時，電解電容應選擇更高耐壓的.

1.3D1~D4整流二極管的選擇:實際工作電流的2倍裕量即可,-般輸出功率

      為15W以內則可選擇1A/ 1000V的整流管1N4007。

1.4 L1 差模電感規格的選擇會根據實際EMC及溫升的調試狀況作選擇.

1.5 C5 吸收電容規格的選擇:一般情況會選擇插件零件,耐壓一般630V^ 1KV,

1.12 ZD1, R28, R8補償回路規格選擇:視短路電流的要求作相應調整,穩壓管盡可能選用插件零件。

1.13 IC1 光耦規格選擇:一般選用LTV817C (CTR值在200^~ 400)即可.

1.14D8輸出肖特基規格的選擇:視變壓器的設計及輸出電壓的規格而定,一-般

      輸出電壓為5V^6V間時可選用40V耐壓即可，耐流為輸出電流的確1.5~2倍即可。

1.15C4,C7輸出濾波電容規格選擇:視輸出電壓和輸出電流規格而定,一~般耐

      壓選擇比輸出電壓高1V以上即可，但要考慮常用規格如6.3V,10V,16V,25V, 35V等,容量可以820uF^ 1000uF/1A (輸出電流)來定，具體情況視輸出電壓紋波的要求作調整。

1.16 IC2穩壓IC規格的選擇:輸出電壓為4V以上則可選用

      TL431 (Vref=2.5V)

      輸出電壓為4V以下則可選用TL432 (Vref=1.25V)。

      1.17Q3恒流控制三極管規格選擇:一般選用低電壓小電流的NPN三極可如S8050, C945, S9014等。

      1.18  R13,R14取樣電阻規格的選擇:視輸出電壓的規格而定，要選用精阻

      誤差為1%,一般使用SMD 0603或SMD0805即可。

      1.19  TH1熱敏電阻規格的選擇:一般選用正溫度系數10KR即可.

      1.20  R17,R18,R20,R21過流電阻規格選擇:視輸出電流的規定.1.21C8,R12頻率補償回路規格選擇:視輸出紋波及負載動態響應而定.1.22LF1輸出共模電感規格選擇:視EMC調試情況而定參數.

      1.23  ZD2輸出穩壓管規格選擇:一般可選輸出電壓的1.1~1.5倍.

1. 24  PCB規格選擇:大小視外殼尺寸而定,材質一般選用FR-1 94V0 即可.

我們銀聯寶是從事開關電源芯片行業20年，有的服務，也有值得信賴的品質，希望您能聯系我們銀聯寶
