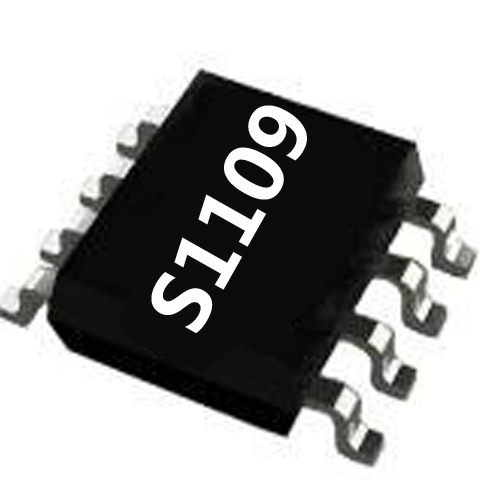

S1109 PD快充充電器電源IC助你的手機、平板、筆記本快速充電
PD快充充電速度給力，并能夠根據手機、平板、筆記本等不同設備的需求來智能匹配電壓。PD 20W充電器電源IC S1109可以了解下。
1.可支持斷續模式、連續模式的原邊恒流技術
2.±5% 恒流精度；±1%恒壓精度
3.待機功耗<75mW
4.固定 65KHz 開關頻率
5.綠色省電模式和打嗝模式工作
6.超低啟動和工作電流
7.集成抖頻功能優化 EMI
8.集成內部斜率補償的電流模式控制
9.集成線電壓和電感量補償的恒流技術
10.集成自恢復模式的保護功能
S1109電源IC 的腳位分析：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
S1109電源IC 知道不少主流品牌手機皆將PD快充協議納入到了手機的充電配置里。相信在作為手機行業風向標之一的蘋果手機的帶動下，后續還會有更多品牌手機支持PD快充，PD快充大一統無疑已是行業趨勢。
