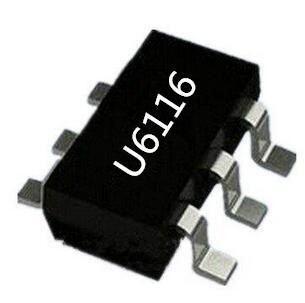

手機充電器、LED驅動照明應用領域的“佼佼者”開關電源芯片U6116
天氣降溫，大家宅家宅辦公室的的時間更長了。加上疫情防控，盡量都選擇固定的室內工作生活，避開人群聚集的公共場所。五花八門的智能小家電就特別受寵，電源適配器的開關電源芯片關乎居家安全，一定要謹慎選擇。
開關電源芯片U6116主要特點：
l 支持反激和降壓型拓撲應用
l 反激原邊控制（SEL 管腳懸空）
l 準諧振降壓控制 (SEL= GND)
l ±4% 恒流、恒壓精度
l 待機功耗<70mW
l 多模式原邊控制方式
l 工作無異音
l 優化的動態響應
l 可調式線損補償
l 集成線電壓和負載電壓的恒流補償
l 集成完善的保護功能：
l 短路保護 (SLP)
l 過溫保護 (OTP)
l 逐周期限流保護 (OCP)
l 前沿消隱 (LEB)
l 管腳懸空保護
l VDD 過欠壓保護和箝位保護
l 封裝形式 SOT23-6L
開關電源芯片U6116管腳功能描述：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
5 SEL降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。
6 VDD 芯片供電管腳。
開關電源芯片U6116還是應用在手機充電器、LED驅動照明等領域的佼佼者，安全又環保！
