為何電源芯片U6110被客戶詢的多呢？

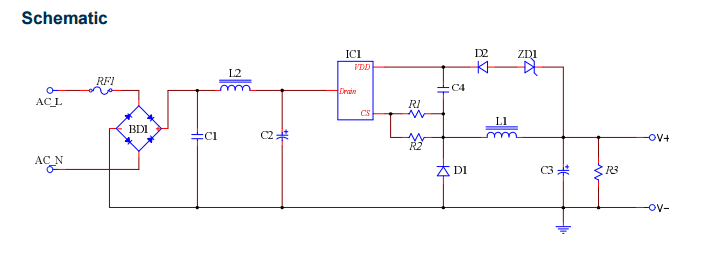

根據上圖，可見：
Drain腳：內部高壓MOSFET的漏極；
VDD腳：芯片的供電管腳；
CS腳：芯片的參考地，也是峰值電流檢測管腳。
看到這里知道為什么電源芯片U6110被客戶詢問的數量做多了吧。因為小小的體積空間，外圍元器件超少，且整個成本和芯片價格非常的低。
電源芯片U6110是全電壓輸入，輸出5V/200mA非隔離電源方案，結合500V功率MOSFET，單芯片的開/關PWM控制器。
電源芯片U6110主要優勢分為：
1.在PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。
2.一般采用BUCK電路拓撲結構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/200mA、12V/200mA和24V/200mA等，滿足六級能效要求。
3.可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證。
4.其特點是：電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）,電源體積小、無音頻噪音、損耗小發熱低。
5.電源系統帶有各種保護，包括過熱保護（OTP）、VCC欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。
6.電路特點：無噪音,發熱低，且工作時只需很少的外圍元件。
電源芯片U6110在價格上，質量上和庫存上都占據的優勢，難怪有很多客戶詢問這顆料。想要了解更多資料請咨詢銀聯寶科技。
