電容是電路設計中為普通常用的器件，是無源元件之一，有源器件簡單地說就是需能(電)源的器件叫有源器件, 無需能(電)源的器件就是無源器件。電容也常常在高速電路中扮演重要角色。

各種電容數值的讀法：
1.數字加字母表示法：此法常用，數字表示有效值．常為1～4位。字母表示單位。另外用數值表示時，不用小數點，而用R表示或把單位寫在整數與小數之間，列如：
7p5=7.5pF，10n5=10.5nF，4u7=4．7uF=4R7，2m2=2200uF。

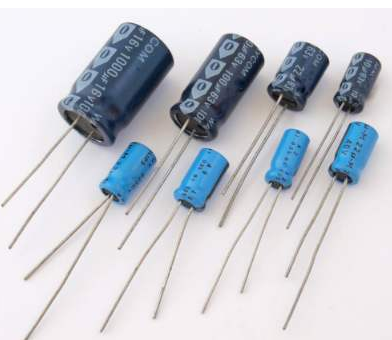

2.數字表示法。此法較常用，通常用的單位為pF、uF兩種。對于瓷片等普通電容，往往將pF省略，而電解電容省略uF，例：5為5pF；2200為2200pF，47(電解)為47uF。

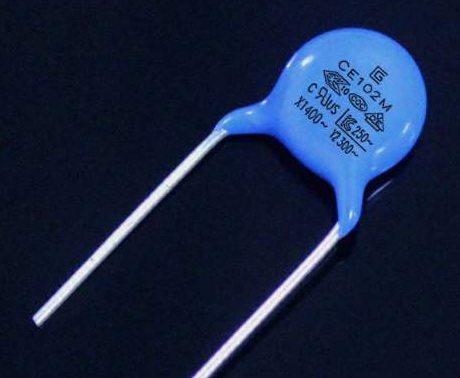

3．數碼表示法：此法一般用于小容量電容。一般有三位數字。、位數為有效值．第三位為倍數，即表示后面跟多少個0。例223表示22×10的3次方pF，473表不47×10的3次方pF，另外，如果第三位數為9，表示10的-1次方而不是10的9次方。例479表示為47×10的-1次方為4．7pF。這類電容常帶有后綴字母，用于表示精度，識別方法為：D-±0．5％，容量小于10pF的電容表示±0．5pF；F-±1％，容量小于10pF表示±1pF；G-±2％，J-±5％；K-±10％，P- （+100、-0)%;z-（+80/-20）％；s-（+50/-20）％。例如223J表示22000pF，誤差為±5％；102K表示1000pF，誤差為±10％。
電阻是一個限流元件。電阻的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。并且電阻元件的電阻值大小一般月溫度、材料、長度，和橫截面積有關。而集成電路的電阻我們也不會看和讀數，今天就由小編為大家介紹一下它的讀法。

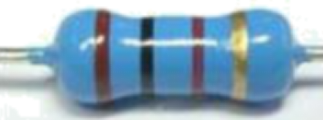

電阻的單位，有歐(Ω),千歐（KΩ），兆歐（MΩ），太歐（TΩ)。我們是通過電阻器色環標識讀數識別的，從左往右，表示位數，位數......，倒數位數表示倍乘數，后一位是允許的誤差。

電阻的阻值和允許偏差的標注方法有直標法，色標法和文字符號法。
直標法
將電阻的阻值和誤差直接用數字和字母印在電阻上(無誤差標示為允許誤差 ± 20%)。也有廠家采用習慣標記法，如：

3 Ω 3 Ⅰ 表示電阻值為 3.3 Ω、允許誤差為 ± 5 % 1 K 8 表示電阻值為 1.8 KΩ、允許誤差為 ± 20 % 5 M 1 Ⅱ 表示電阻值為 5.1 MΩ、允許誤差為 ± 10 %

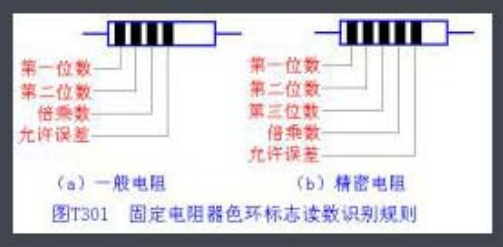

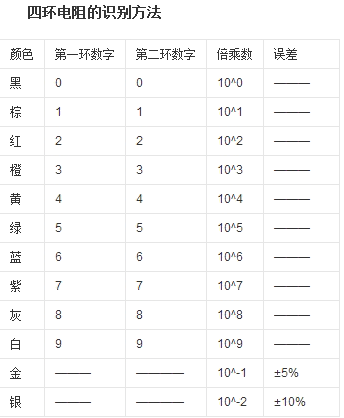

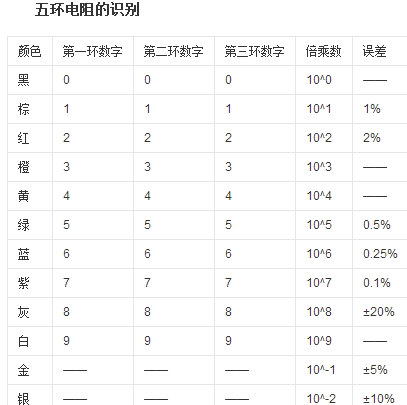

將不同顏色的色環涂在電阻器(或電容器)上來表示電阻(電容器)的標稱值及允許誤差，各種顏色所對應的數值見表 B303。固定電阻器色環標志讀數識別規則如圖 T301 所示。
