在設計開關電源選好開關電源芯片的大妙用————銀聯寶電子

返回列表 來源: 查看手機網址
掃一掃!在設計開關電源選好開關電源芯片的大妙用————銀聯寶電子掃一掃!
瀏覽:- 發布日期:2018-10-30 11:17:36【


圖片1


銀聯寶是一家主做開關電源芯片的廠家,也是可以設計開關電源方案的,我們是您佳的芯片服務商



開關電源工作的原理是?

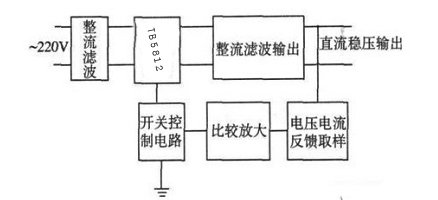

開關直流穩壓電源是基于方波電壓的平均值與其占空比成正比以及電感、電容電路的積分特性而形成的。其基本工作原理是,先對輸入交流電壓整流,從而形成脈動直流電壓,經過DC-DC 變換電路變壓,再通過斬波電路形成了不同脈沖寬度的高頻交流電,然后對其整流濾波輸出需要電壓電流波形。如果輸出電壓波形偏離所需值,便有電流或電壓采樣電路進行取樣反饋,經過與比較電路的電壓值進行參數比較,把差值信號放大,從而控制開關電路的脈沖頻率f 和占空比D,以此來控制輸出端的導通狀態。因此,輸出端便可以得到所需的電壓電流值。

根據電力系統的實際需要,通過對各個部分進行分析,便可以設計出相應的開關電源產品。



QQ圖片20181030175717


2.TB5812簡介

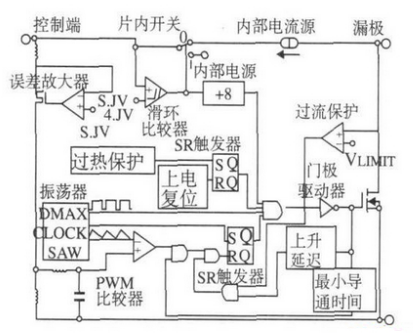

TB5812是ELANPO 公司生產的高集成的用于開關電源的專用芯片。它將功率開關管與其控制電路集成于一個芯片內,并具有自動復位,過熱保護與過流保護等功能,其功能原理圖如圖 2 所示。當系統上電時,D 引腳變為高電位,內部電流源開始工作且片內開關在0 位,TB5812 給并接在C 引腳的電容C5充電。當C5 端電壓達到5.7 V 后,自動重起電路關閉,片內開關跳到1 位。C5 一方面提供TB5812內部控制電路的電源,使誤差放大器開始工作,另一方面提供一反饋電流以控制開關管的占空比。MOSFET 開關管的驅動信號由內部振蕩電路、保護電路和誤差放大電路共同產生。C5 兩端的電壓愈高,MOSFET 開關管驅動脈沖的占空比愈小。


3.開關電源芯片的選擇

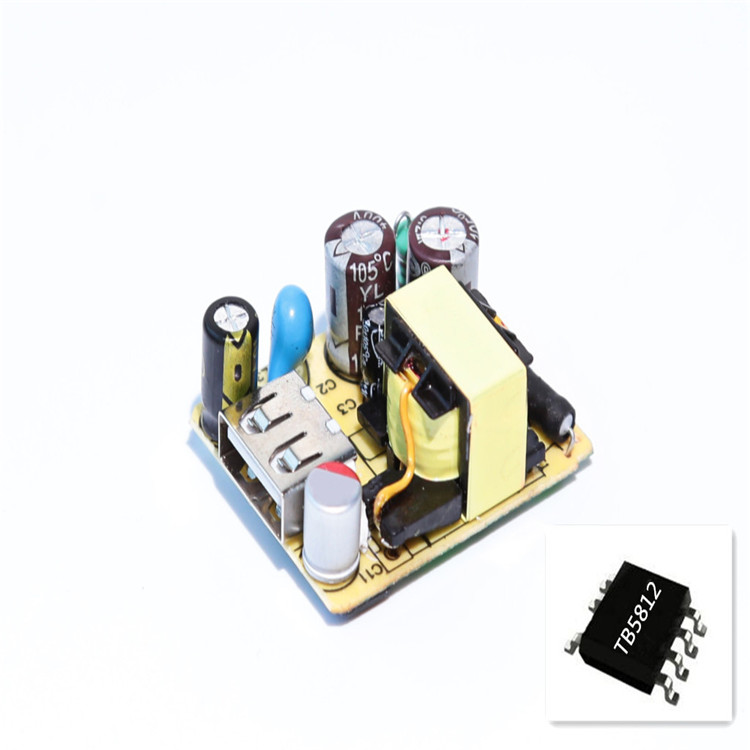

5V1.5A能效六級方案 TB5812

在設計開關電源時,首先就要面臨如何選擇合適的開關電源控制芯片。在選擇芯片的時候,要既能滿足要求,又不因為選型造成資源的浪費。下面就介紹利用TB系列系列開關電源的功率損耗( PD ) 與電源效率(η),輸出功率( Po ) 關系曲線,快速選擇芯片的型號,從而完成寬范圍輸入的通用開關電源的設計。

QQ圖片20181030175748


我們銀聯寶電子是如何贏得客戶的信賴呢?

我們是一家專注20年電源應用方案芯片供應商銀聯寶是一家專注電源方案芯片應用公司,芯片設計公司友恩是我們控股公司,專注產品設計不對外銷售。

設計團隊是海歸和臺灣華人團隊,流片在上華,封裝大部在天水華天
另銀聯寶代理賽威同系列產品,是佛山國有投股,設計團隊在上海

因為友恩我們有控股,可以為客戶進行定制芯片,我每周要和友恩股東開股東會,所以U系列更好的配合市場需求開發新品。
貨源價格更有靈活性和穩定性

小米石頭公司也是找我們開案子,然后找電源廠家做

我們主要電源客戶是天寶,帝聞,華陽,京泉華TCL
