當前位置：首頁 » 功率系列電源方案 » 12W 電源方案 » 12W系列 12V1A能效六級方案

: 12W系列 12V1A能效六級方案

效率滿足六級能效要求
低待機功耗小于75mW
原邊反饋,內置600V 功率MOSFET
QR-PSR控制提高工作效率
±4％恒壓恒流精度，多模式PSR控制

全國服務熱線：13316805165

產品展示

AC-DC開關電源方案選型表
產品型號 <超鏈接>	電路拓補	功率管耐壓 (V)	導通電阻(Ω)	待機功耗 (mW)	IC大輸出功率(W)	工作頻率(KHZ)	典型應用	封裝
TB5806A	原邊反饋/內置BJT	700	/	＜75	6W	40--70	5V 1.2A	SOP-7
TB5806B	原邊反饋/內置BJT	700	/	＜75	5W	40--70	5V 1.0A	SOP-7
TB5806C	原邊反饋/內置BJT	700	/	＜75	2.5W	40--70	5V 0.5A	SOP-7
TB5812A	原邊反饋/內置BJT	800	/	＜75	10W	40--70	5V 2.0A	SOP-7
TB5812B	原邊反饋/內置BJT	600	/	＜75	7.5W	40--70	5V 1.5A	SOP-7
TB6818	原邊反饋/內置MOS	650	2.6 Ω	＜75	18W	40--70	12V 1.5A	SOP-8
TB6806S	原邊反饋/內置MOS	600	12Ω	＜75	6W	40--70	5V 1.0A	SOP-8
TB6806SA	原邊反饋/內置MOS	600	4.5Ω	＜75	10W	40--70	5V 2.0A	SOP-8
TB6806D	原邊反饋/內置MOS	600	4.5Ω	＜75	12W	40--70	12V 1.0A	DIP-8
TB6812	原邊反饋/內置MOS	650	2.6Ω	＜75	12W	40--70	12V1.0A	SOP-7
TB6810	原邊反饋/外置BJT	外置BJT	/	＜75	10W	40--70	5V 2A	SOT23-5
TB6825	原邊反饋/外驅MOS	外驅MOSFET	/	＜75	20W	40--70	12V 1.5A	SOT23-6
TB3815	副邊反饋/內置MOS	650	4Ω	＜75	15W	65	12V 1A	DIP-8
TB3865	副邊反饋/外驅MOS	外驅MOSFET	/	＜75	65W	65	12V 5A	SOT23-6
TB3890D	副邊反饋/外驅MOS	外驅MOSFET	/	＜75	90W	65	12V 5A	DIP-8
TB3890S	副邊反饋/外驅MOS	外驅MOSFET	/	＜75	90W	65	12V 5A	SOP-8
其它熱銷產品

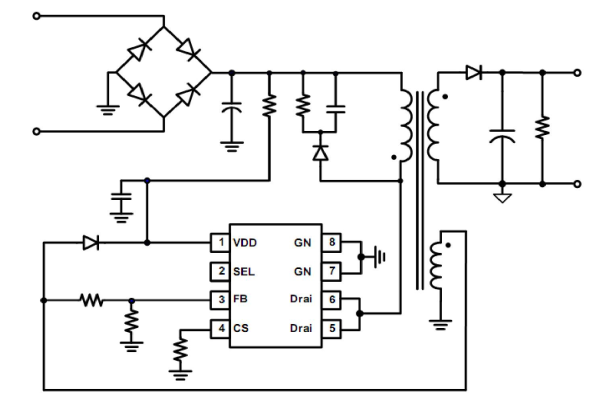

TB6806電路圖

TB6806電路圖 測試數據

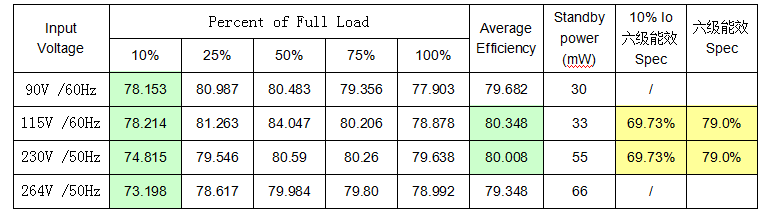

TB6806測試數據

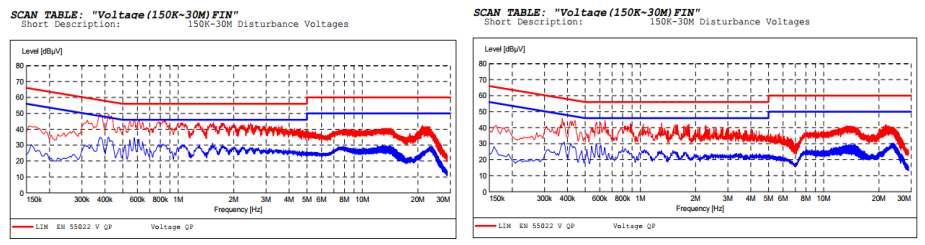

TB6806的EMI測試圖 TB6806EMI數據
