當前位置：首頁 » 功率系列電源方案 » 60W 電源方案 » 60W系列 12V5A六級能效方案

: 60W系列 12V5A六級能效方案

恒流控制支持CCM和DCM模式
自動補償輸入電壓.電感感量變化
±5％恒壓恒流精度, 快速動態響應控制
副邊反饋/外驅MOSFET,待機功耗小于75Mw
65KHZ 固定工作頻率
啟動電流
逐周期電流限制,
內置斜率補償

全國服務熱線：13316805165

產品展示

AC-DC開關電源方案選型表
產品型號 <超鏈接>	電路拓補	功率管耐壓 (V)	導通電阻(Ω)	待機功耗 (mW)	IC大輸出功率(W)	工作頻率(KHZ)	典型應用	封裝
TB5806A	原邊反饋/內置BJT	700	/	＜75	6W	40--70	5V 1.2A	SOP-7
TB5806B	原邊反饋/內置BJT	700	/	＜75	5W	40--70	5V 1.0A	SOP-7
TB5806C	原邊反饋/內置BJT	700	/	＜75	2.5W	40--70	5V 0.5A	SOP-7
TB5812A	原邊反饋/內置BJT	800	/	＜75	10W	40--70	5V 2.0A	SOP-7
TB5812B	原邊反饋/內置BJT	600	/	＜75	7.5W	40--70	5V 1.5A	SOP-7
TB6818	原邊反饋/內置MOS	650	2.6 Ω	＜75	18W	40--70	12V 1.5A	SOP-8
TB6806S	原邊反饋/內置MOS	600	12Ω	＜75	6W	40--70	5V 1.0A	SOP-8
TB6806SA	原邊反饋/內置MOS	600	4.5Ω	＜75	10W	40--70	5V 2.0A	SOP-8
TB6806D	原邊反饋/內置MOS	600	4.5Ω	＜75	12W	40--70	12V 1.0A	DIP-8
TB6812	原邊反饋/內置MOS	650	2.6Ω	＜75	12W	40--70	12V1.0A	SOP-7
TB6810	原邊反饋/外置BJT	外置BJT	/	＜75	10W	40--70	5V 2A	SOT23-5
TB6825	原邊反饋/外驅MOS	外驅MOSFET	/	＜75	20W	40--70	12V 1.5A	SOT23-6
TB3815	副邊反饋/內置MOS	650	4Ω	＜75	15W	65	12V 1A	DIP-8
TB3865	副邊反饋/外驅MOS	外驅MOSFET	/	＜75	65W	65	12V 5A	SOT23-6
TB3890D	副邊反饋/外驅MOS	外驅MOSFET	/	＜75	90W	65	12V 5A	DIP-8
TB3890S	副邊反饋/外驅MOS	外驅MOSFET	/	＜75	90W	65	12V 5A	SOP-8
其它熱銷產品

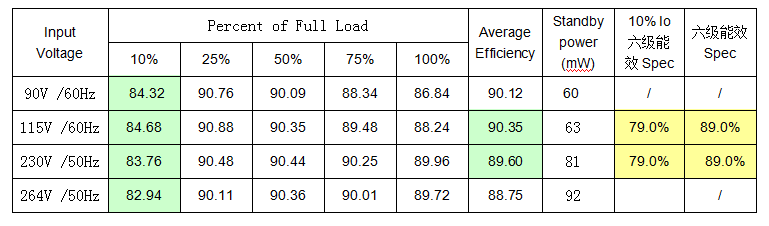

TB3865 19V/3.42A常規測試數據（滿足六級能效)

20170717105937_6481

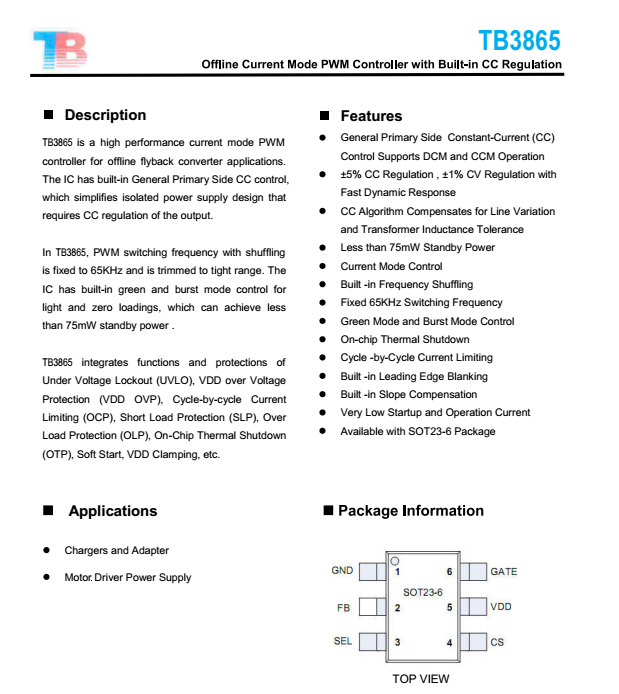

特性

20170421101830_5623

20170717110100_0430

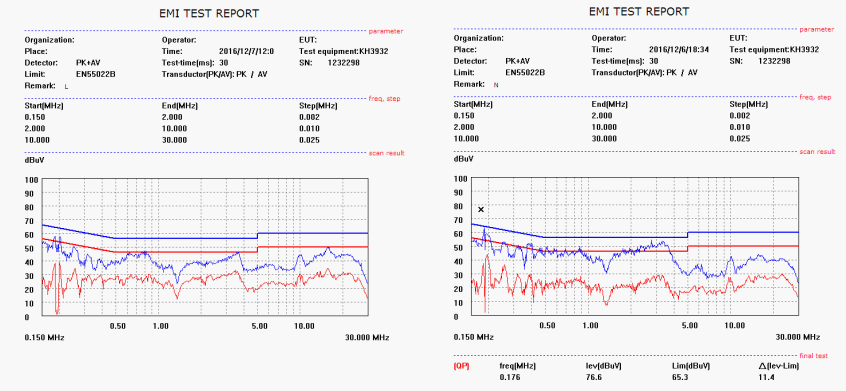

EMI數據

20170717110142_0295
