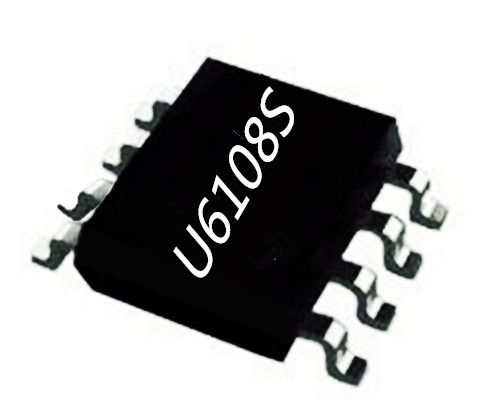

U6108S開關電源芯片
可支持斷續模式、連續模式的原邊恒流技術
±5% 恒流精度;±1%恒壓精度
待機功耗<75mW
固定 65KHz 開關頻率
綠色省電模式和打嗝模式工作全國服務熱線:13316805165
U6108S開關電源芯片是一種高性能的電流模式PWM離線反激變換器電源開關應用。
U6108S開關電源芯片內部具有高精度 65kHz 開關頻率振蕩器,且帶有抖頻功能可優化 EMI 性能。芯片采用綠色節能模式和打嗝模式工作,可以保證小于 75mW 的待機功耗。
U6108S集成有完備的保護功能,包括:VDD 欠壓保護(UVLO)、VDD 過壓保護(OVP)、 逐周期電流限制、短路保護(SCP)、過載保護(OLP)、過熱保護、軟啟動、VDD 箝位和 CS 管腳開路保護等。
U6108S開關電源芯片特點:
可支持斷續模式、連續模式的原邊恒流技術
±5% 恒流精度;±1%恒壓精度
待機功耗<75mW
固定 65KHz 開關頻率
綠色省電模式和打嗝模式工作
啟動和工作電流
集成抖頻功能優化 EMI
集成內部斜率補償的電流模式控制
集成線電壓和電感量補償的恒流技術
集成自恢復模式的保護功能
U6108S開關電源芯片的腳位分析:

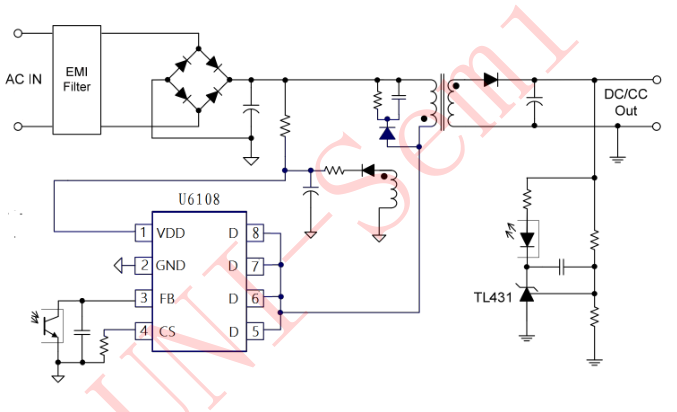

1腳是VDD IC電源引腳。2腳是 GND IC的接地。3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。4 CS電流檢測輸入引腳。5、6、7、8 腳是Darin功率MOSFET漏極。
U6108S開關電源芯片推薦輸出功率(1)85-265Vac:18W,175-265Vac:24W。U6108S開關電源芯片芯片應用:充電器和適配器、電機驅動電源。
技術團隊,溝通

有從事電源行業20年以上經驗的應用工程師團隊;
工程師擁有一線電源大廠從事研發電源方案經歷,曾服務冠德,茂碩,航嘉等公司;
研發部門由一批海歸博士和國內高校從事電源研發芯片資深研究人員組成;
多項電源方案應用性專利,創新技術

銀聯寶強大的研發團隊,積累了眾多一線電源應用方案經驗,研發成果榮獲多項電源方案應用性專利,可為企業定制性能更優的解決方案。
一線精良設備,精密檢測

銀聯寶擁有電子負載儀、 EMI測試設備、雷擊測試儀、ESD測試儀 AC電源、功率計、示波器、高低溫測試等精良設備,為電源方案設計提供品質保障。
精細化服務,貼心周到

銀聯寶提供電源DEMO設計整套方案,包括方案認證,EMI測試調機樣機測試承認,小批量產跟線服務,批量出廠后質量反饋跟蹤。為中小電源廠提供工廠管理工藝標準流程,根據需求開發優化的電源方案定制方案,并提供整套方案調試,符合安規要求。
