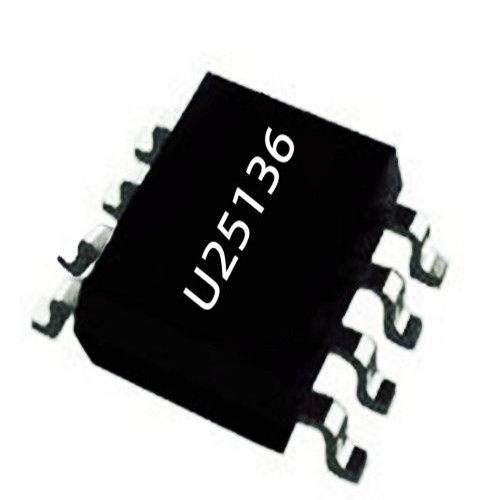

電子貓眼，又叫可視門鈴，它集成了貓眼和門鈴的功能，并克服了傳統光學貓眼的不足和存在的安全隱患，增加了監控方面的作用，廣泛用于家庭和高檔酒店門口，是傳統光學貓眼的一種升級和替代產品。深圳銀聯寶科技研發的U25136是智能電子貓眼中常被用到的一顆開關電源芯片，效能好功耗低，分享給大家！

12W開關電源芯片U25136集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U25136可實現由滿載到空載全程無異音工作。

12W開關電源芯片U25136引腳說明：

1 FB 輸出反饋和消磁檢測管腳。

2 GND 芯片參考地管腳。

3 VDD 芯片供電腳。

4 CS 電流采樣輸入管腳。

5、6、7、8 C 內置功率三極管集電極輸入管腳。

12W開關電源芯片U25136主要特性：

1、內置超高壓功率 BTJ

2、谷底開通、原邊控制、系統效率高

3、多模式原邊控制方式

4、優異的動態響應

5、集成動態三極管驅動電路

6、工作無異音

7、優化的 EMI 性能

8、恒流、恒壓調整率小于 ±5%

9、超低待機功耗 <50mW

10、CV 模式可編程輸出線壓降補償

11、內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

芯片過熱保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

12、SOP-8 封裝

12W開關電源芯片U25136是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。同系列芯片還可以做6W、7.5W、10W，詳細資料盡可聯系400-778-5088！
