快充逐漸成為智能手機的標配，除了蘋果在積極布局外，全球智能手機銷售額排名前列的手機巨頭也在快速跟進。為了搶占市場先機，廠商每年都會推出多款自研的快充產品，百花齊放下呈現出快速迭代的趨勢。深圳銀聯寶科技也趁勢推出20W PD快充芯片U6648，帶大家一起了解下！

PD快充芯片U6648是應用于中小功率反激式開關電源的高性能電流模式PWM功率轉換器。超寬VDD工作電壓范圍，內置高壓功率MOS，滿足輸出功率達20W的PD快充電源應用。U6648具有極低的啟動電流和工作電流，可實現低的損耗并保證可靠啟動。U6648滿載工作時，PWM開關頻率固定；降低負載后，進入PFM模式，開關頻率降低；在空載和輕載時，進入間歇模式，以降低開關損耗。其先進的多種控制模式可以降低開關損耗并提高變換器轉換效率。

PD快充芯片U6648主要特性：

& 滿足六級能效標準

& 超寬VDD 工作電壓范圍

& 極低的啟動電流和工作電流

& 內置650V 功率MOS

& 65KHz 的固定開關頻率

& 內置前沿消隱和斜坡補償電路

& 開機軟啟動降低 MOS 應力

& 頻率抖動降低EMI

& 無音頻噪聲設計

& VDD 欠壓鎖定（UVLO）和過壓保護（OVP）

& 逐周期電流限制（OCP）

& 過載保護（OLP）和過溫保護（OTP）

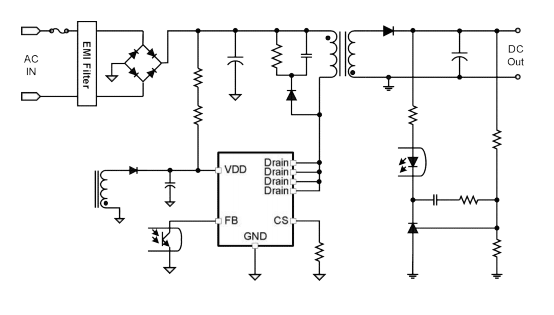

PD快充芯片U6648可應用于 PD/QC 快充電源適配器、開關電源等，提供軟啟動控制以降低MOS應力、頻率抖動控制以獲得良好的EMI、間歇模式頻率高于22KHz無音頻噪聲，及多種自恢復保護。U6648提供SOP-8無鉛封裝，管腳描述如下：

1 GND 參考地

2 VDD 芯片電源供給腳

3 FB 反饋腳，連接到光耦

4 CS 電流檢測腳和功率 MOS 源極

5、6、7、8 Drain 功率 MOS 漏極

PD快充芯片U6648輸入電壓90~264Vac 時，推薦輸出功率18W；輸入電壓為230Vac 時典型輸出功率20W。最小包裝一盤4000pcs，需要試樣的小伙伴請提前聯系深圳銀聯寶科技，誠意奉上！
