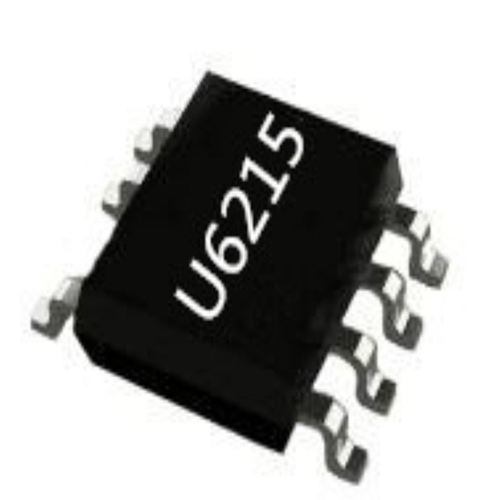

適配器電源ic基礎考慮的肯定是功率和效能，適配性也是關鍵，如果一顆ic不僅能滿足最基礎的電源需求，還能通用替代其他ic料，讓已經開啟的電源方案能繼續下去，讓成本進一步控制下來，那這顆料號必然能受到更多歡迎。深圳銀聯寶科技的5v1a電源ic U6215B在實際使用中能效顯著，且可以替換OB25132、OB25133等常見料號，自然吸引了一眾目光！

為了滿足嚴苛的平均效率和待機功耗要求，5v1a電源ic U6215B采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。

5v1a電源ic U6215B集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U6215B可實現由滿載到空載全程無異音工作。

5v1a電源ic U6215B管腳名稱說明：

1 VDD 芯片供電腳。

2-3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

電源ic的選擇需要考量的重點還有很多，優選有信譽的廠商平臺，可以幫你省掉很多挑選成本。深圳銀聯寶科技一站式電源方案服務，原廠直銷，擁有完善的品質管制體系、測試技術、合作供應鏈，運用最前沿的技術設計，讓你的選擇更開“芯”！
