受當前經濟形勢影響，無論是國外高端手機還是國內的中低端品牌都面臨著智能手機市場收縮的挑戰。作為與手機配套出貨的手機充電器，手機出貨量在下降的同時，手機充電器銷量是否也會受影響呢？從深圳銀聯寶科技目前的充電器芯片銷售數據來看，總體仍然是呈上升趨勢。堅持好品質，依然是攻占市場的不二法則！

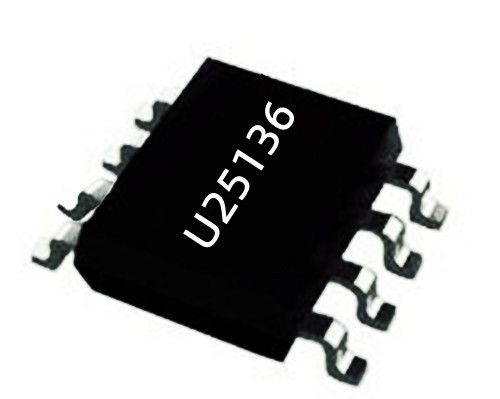

深圳銀聯寶科技最新推出的充電器芯片U25136，具有恒壓模式可調線損補償（CDC）功能。在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U25136 內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

充電器芯片U25136集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U25136 可實現由滿載到空載全程無異音工作。

充電器芯片U25136集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。U25136 具體腳位如下：

1 FB 輸出反饋和消磁檢測管腳。

2 GND 芯片參考地管腳

3 VDD 芯片供電腳。

4 CS 電流采樣輸入管腳。

5.6.7.8 C 內置功率三極管集電極輸入管腳。

市面上的充電器芯片供應商越來越多，充電器芯片產品同質化問題也日益嚴重，讓人眼花繚亂。堅定用“芯”服務的深圳銀聯寶科技，多年的技術累積和完善的市場服務，一定可以幫你提高生產效率，以在這一市場爭得更多的利益！
