電源ic U5402典型應用在功率MOSFET / IGBT驅動器、家電電機驅動應用、LED照明電源、感應加熱、DC-AC轉換器等領域，具有完善保護功能，包括：輸入浮空或輸入脈沖寬度不足時，輸出保持低電平。內置互鎖和死區保護功能，可防止高低側驅動同時打開，同時具有高側和低側UVLO保護，系統可靠性強。

電源ic U5402是一款650V耐壓的半橋柵極驅動器，具有0.3A拉電流和1A灌電流能力，專用于驅動功率MOSFETs或IGBTs。U5402采用必易微高壓器件工藝技術，具有良好的電流輸出及出色的抗瞬態干擾能力。U5402在開關節點VS瞬態-60V(100ns)情況下可保證系統正常工作。可支持100V/ns的dv/dt變化。

電源ic U5402引腳說明：

1 VDD 輸入邏輯和低側驅動器的電源，用一個0.1μF或更大值的MLCC連接COM。

2 HIN 高側驅動的邏輯輸入，內部200kΩ下拉電阻，若HIN無偏置或浮空，HO保持低電平輸出。

3 LIN 低側驅動的邏輯輸入，內部200kΩ下拉電阻，若LIN無偏置或浮空，LO保持低電平輸出。

4 COM 參考地。

5 LO 低側驅動輸出。

6 VS 高側浮動電源偏置電壓。

7 HO 高側驅動輸出。

8 HB 高側浮動電源，連接一個合適的電容到VS。

電源ic U5402主要特性：

1. 開關節點耐壓高達 650V

2. 輸出拉電流 0.3A, 灌電流 1A

3. 開關節點 dv/dt 能力可達 100V/ns

4. VS 負壓能力可達 -60V(典型 100ns)

5. 為高低側電源提供獨立的 UVLO 保護

6. 短傳播延遲 (典型值 140ns)

7. 延遲匹配 (典型值 30ns)

8. 雙通道輸入，輸出互鎖

9. 兼容 3.3V、5V 和 15V 的輸入電壓邏輯

10. 施密特觸發器輸入

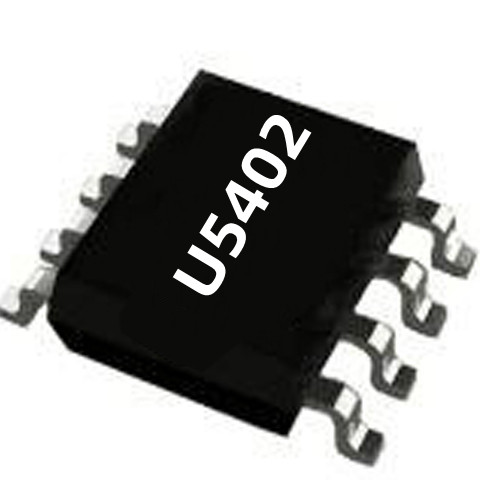

11. 封裝類型 SOP-8
