隨著通信、消費電子、物聯網等下游市場的發展，電子設備數量及種類持續增長，設備電能應用效能管理愈發重要，帶動電源芯片需求增長。深圳銀聯寶科技專注小功率電源芯片的生產和研發，今天推薦的是7.5W離線式充電器應用電源芯片U92133！

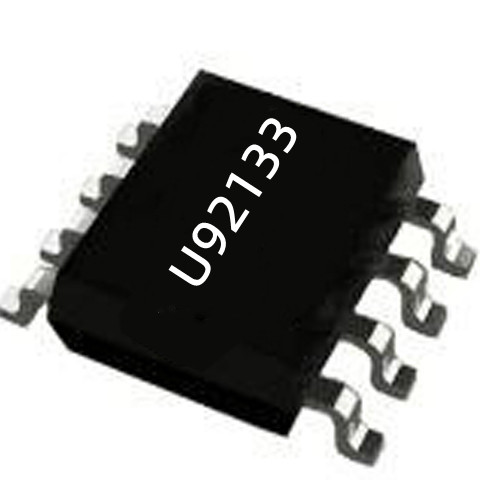

7.5W電源芯片U92133是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U92133可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

7.5W電源芯片U92133集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U92133 還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。

在芯片開始工作之前，7.5W電源芯片U92133僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U92133開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U92133的工作電流便進一步降低到0.14Ma (典型值)，以幫助降低系統待機功耗。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在7.5W電源芯片U92133內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

芯片下游需求旺盛驅動行業發展的同時也吸引較多的新進入者進入市場，小伙伴們?cè)谶x擇電源芯片供應商的時候一定要看準再行動。深圳銀聯寶科技，過硬的產品實力，不俗的市場口碑，已成為許多客戶的固定供應商，選他準沒錯！
