小功率數碼適配器電源ic SF5773采用熱響應技術，輸入功率恒定，大大拓展了系統的安全區工作范圍(SOA)。有效解決了因熱響應差的系統，烤機時容易造成變壓器飽和等一系列可靠性問題，進一步實現了全負載范圍內效率均衡！

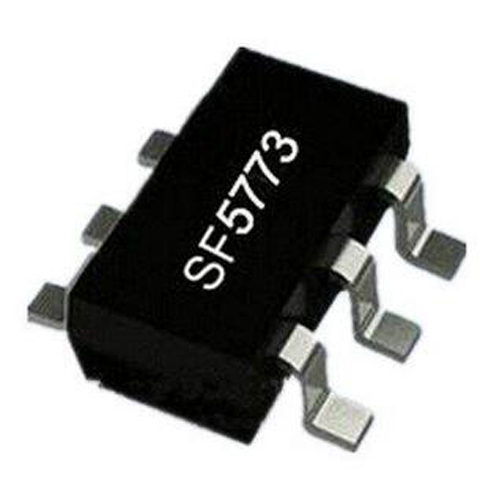

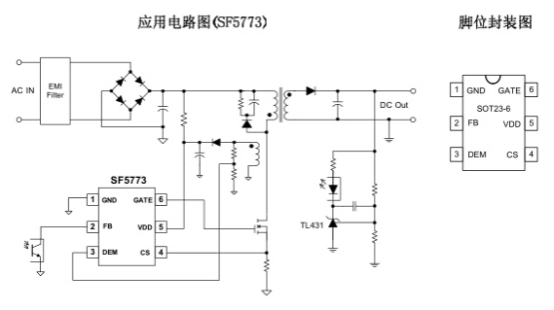

小功率數碼適配器電源ic SF5773采用SOT23-6封裝，腳位如下：

1 GND 芯片參考地管腳。

2 FB 輸出反饋和消磁檢測管腳。

3 DEM 變壓器鐵芯退磁檢測引腳。該引腳也用于輸出過電壓保護（輸出OVP）。

4 CS 電流采樣輸入管腳。

5 VDD 芯片供電腳。

6 GATE 圖騰驅動電路管腳，連接外部 MOSFET。

小功率數碼適配器電源ic SF5773主要特性：

1、專利的“QR-IITM”(第二代準諾振)技術克服準諧振系效率，EMI和異音方面的缺陷：

“ Digital Anti-jitter”技術消除谷底切換異音

“ Digital Frequency Foldback”提高全負載效率

“ Digital Frequency Jittering”改善EMI

2、效率足六級能效要求

3、內置軟啟動，管腳浮空保護

4、超低啟動電流

5、輸出過壓保護電壓可外部編程

6、逐周期電流限制，內置前沿消隱

7、內置高低壓過流補償實現全電壓平坦OCP曲線

8、VDD欠壓保護(UVLO)，過壓保護及鉗位

小功率數碼適配器電源ic SF5773還可以應用在手持?jǐn)?shù)碼充電器、電腦/電視輔助電源、替代線性電源等領域。典型輸出12V3A，功率最大能做到50W。±5% 的恒壓精度，性能優越，物美價優！
