手機廠商取消附贈充電器，并不會影響消費者對于手機和快充的需求，但對于第三方兼容品牌的充電器供應商來說，是極大利好消息，同時也給相關供應鏈的廠商帶來更多的機會。深圳銀聯寶科技深耕充電器芯片市場多年，新推出的充電器芯片U6239D是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。

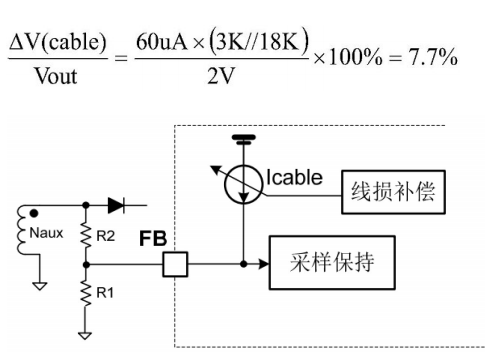

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在充電器芯片U6239D內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以

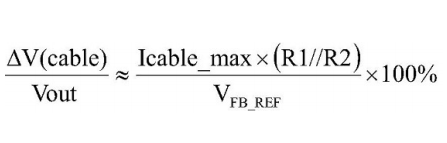

調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：

比如：R1=3KΩ、R2=18KΩ，則：

在芯片開始工作之前，充電器芯片U6239D僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值 16.3V），U6239D 開始工作并且芯片工作電流上升到1mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6239D的工作電流便進一步降低到0.5mA（典型值），以幫助降低系統待機功耗。

充電器芯片U6239D優化設計的動態響應性能，可滿足USB充電器的要求，也可以應用在LED 照明驅動、AC/DC 適配器等領域。在175-265VAC功率典型輸出為36W，在85-265VAC功率典型輸出為27W。質量上乘，經濟適用！
