創“芯”生活——LED照明驅動ic U6116來點亮
受晶圓采購成本、人工成本多方面的影響，LED照明驅動ic成本也在上調，令許多客戶壓力倍增。了解一下友恩LED照明驅動ic U6116，或許可以帶來新契機！

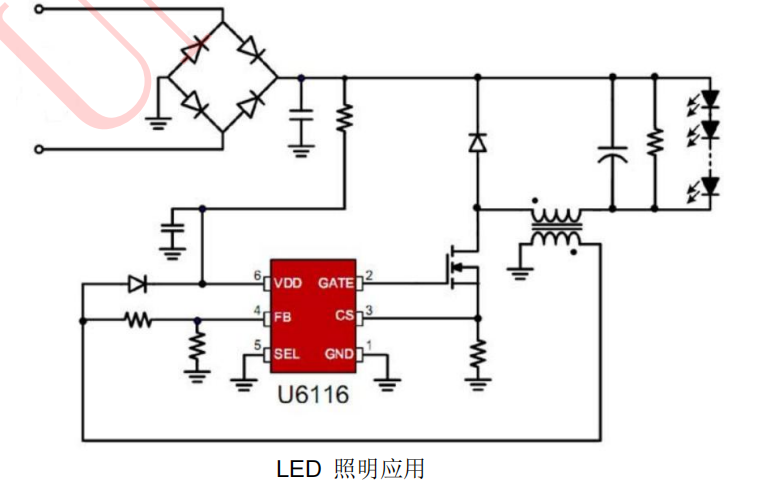

LED照明驅動ic U6116支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。同時也是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。
LED照明驅動ic U6116主要特點
▲ 支持反激和降壓型拓撲應用
▲ 反激原邊控制（SEL 管腳懸空）
▲ 準諧振降壓控制 (SEL= GND)
▲ ±4% 恒流、恒壓精度
▲ 待機功耗<70mW
▲ 多模式原邊控制方式
▲ 工作無異音
▲ 優化的動態響應
▲ 可調式線損補償
▲ 集成線電壓和負載電壓的恒流補償
▲ 集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
▲ 封裝形式 SOT23-6L
LED照明驅動ic U6116管腳功能：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
5 SEL降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。
6 VDD 芯片供電管腳。
友恩半導體努力打造LED照明驅動ic技術長板，與小伙伴們一起把握第三代半導體與LED產業商機，共促產業健康有序發展。
