低功耗運行的LED照明驅動芯片U6776D

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-12-19 14:49:21【大中小】

隔離型LED驅動芯片在安全性能方面表現出色，它通過變壓器將市電電壓降到較低的交流電壓，然后整流成直流電供設備使用，并且在PCB板設計時充分考慮電氣隔離，能有效避免主回路的高壓沖擊和諧波干擾，杜絕電弧的產生，讓人使用起來更加安全放心。今天推薦隔離型LED照明驅動芯片U6776D！

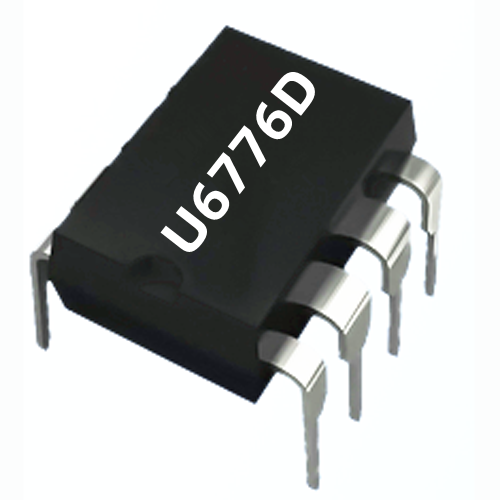

U6776D

LED照明驅動芯片U6776D支持準諧振降壓恒流輸出應用，僅需將SEL管腳短至GND即可。在準諧振降壓工作模式中，芯片保持CS峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率。

在芯片開始工作之前，LED照明驅動芯片U6776D僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值 16.3V），U6776D開始工作并且芯片工作電流上升到1mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6776D的工作電流便進一步降低到0.5mA（典型值），以幫助降低系統待機功耗。

為了滿足嚴苛的平均效率和待機功耗要求，LED照明驅動芯片U6776D采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。

深圳銀聯寶科技研發制造的LED照明驅動芯片，依靠自身獨特的產品特點和強大的性能專長，在電源市場中展現出強勁的競爭力，為相關照明產品提供了可靠的芯片支持，助力照明產業朝著高質量方向發展！
