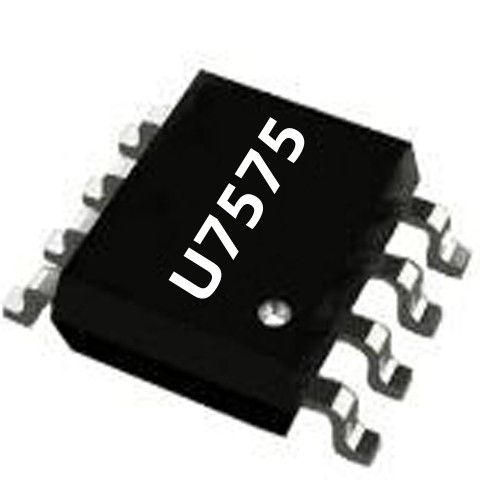

電源是電機驅動系統的能量來源，它提供電能以驅動電機運轉。電源的種類多樣，可以是交流電源、直流電源，也可以是電池等。電源的穩定性和可靠性對電機驅動系統的性能至關重要。深圳銀聯寶科技作為電機驅動電源ic優質供應商，在效能、節能方面有很強優勢，今天特地推薦一顆最新開發的電機驅動電源ic U7575！

電機驅動電源ic U7575是一款針對反激隔離變換器設計的高壓?jiǎn)?dòng)電流模式PWM控制器，適用于反激充電器，電機驅動電源等場合。芯片集成有原邊控制的恒流功能，適用于需要恒流輸出的隔離電源，應用中且簡化了恒流的設計。芯片集成有高壓?jiǎn)?dòng)電路，可以獲得快速啟動和超低待機的性能。

電機驅動電源ic U7575利用檢測流經外部高壓MOSFET漏極和門極間寄生的米勒電容Crss的放電電流實現副邊電感電流消磁點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOSFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。芯片利用檢測到的流經Crss電容的負向電流實現了副邊電感電流過零點的檢測。

在輕載和空載狀態下，系統的損耗主要來源于與開關頻率成正比的開關損耗。所以，為了滿足綠色節能的要求，電機驅動電源ic U7575通過打嗝或者降低開關頻率的方式降低開關周期次數，以提高系統平均工作效率。

由于集成有針對線電壓和電感量的補償，電機驅動電源ic U7575可以保證士5%的恒流精度；恒壓輸出控制與傳統PWM控制器相同，通過副邊閉環實現±1%的恒壓精度且?guī)в休^好動態響應功能。芯片通過識別啟動之初SEL管腳的阻抗來決定工作在何種模式下。當SEL管腳連接電容時，U7575工作在恒流恒壓輸出模式下；當SEL管腳懸空時，芯片工作在恒壓輸出模式下。

對于傳統的電流模式控制，如何避免在連續模式下當占空比超過50%時出現系統穩定性問題是關鍵。電機驅動電源ic U7575內部采用在電流采樣信號上疊加斜率電壓的方式實現斜率補償。這樣可避免了次諧波振蕩的產生和降低了輸出電壓紋波，極大的增加了系統工作在連續模式下的穩定性！
