多模式原邊控制電源管理芯片U62153

返回列表 來源: 查看手機網址
掃一掃!多模式原邊控制電源管理芯片U62153掃一掃!
瀏覽:- 發布日期:2022-11-29 09:57:40【

產品適不適合自己,只有體驗過了才能知道12W電源管理芯片U62153多模式原邊控制,系統效率高;優化的EMI性能,恒流、恒壓調整率小于±5%;超低待機功耗<50mWCV模式可編程輸出線壓降補償,尤其適合于小功率離線式充電器應用。

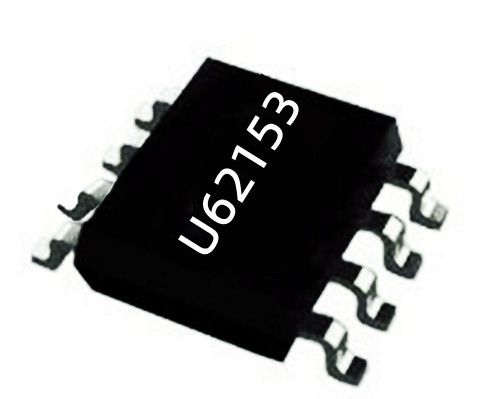

U62153

電源管理芯片U62153集成有電源系統單點失效保護,在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。

電源管理芯片U62153管腳功能描述:

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5.6.7.8 C 內置功率三極管集電極輸入管腳。

電源管理芯片U62153在原邊恒壓控制(PSR-CVM)技術中,當原邊向副邊傳輸能量時,通過采樣與副邊繞組耦合的輔助繞組電壓,得到輸出電壓反饋信號。當恒壓采樣過程結束時,內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的1.25V

在恒壓采樣過程中,電源管理芯片U62153內部有一可變電流源從FB管腳流出用作線損補償,由此將在FB波形上產生一個電壓階梯。下圖也展示了消磁過程中FB電壓平臺的量化關系:

其中:Vo VF分別為輸出電壓和副邊續流二極管導通電壓;R1R2為由輔助繞組連接到 FB管腳的分壓電阻;NsNa分別為副邊繞組和輔助繞組匝數。在重載模式下,模式識別模塊將根據誤差運算放大器的輸出自動控制進入恒流模式中,可靠又安全!
