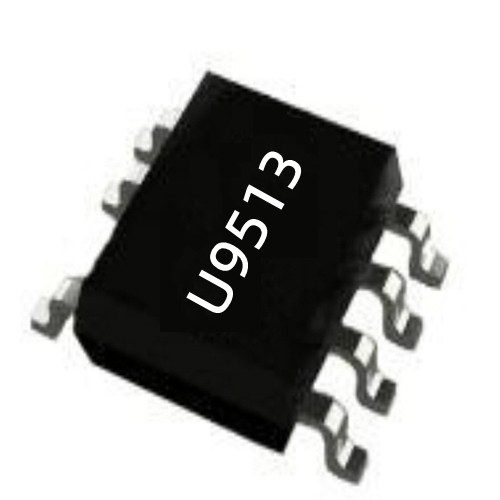

隨著單芯片控制開關電源的問世，開關電源式適配器也以強勁的發展勢頭超越了工頻變壓器式適配器。這個現象在充電電池用的便攜式充電器領域更是明顯的得以體現。開關電源其具有體積小、質量輕、效率高、集成度大、性價比高、外圍電路簡單等優點，被工程師們所青睞。下面介紹的小功率10W電源芯片U9513B，消耗少、成本低、方案簡單成熟，頗受歡迎！

小功率10W電源芯片U9513B在芯片開始工作之前，ic僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)，U9513B開始工作并且芯片工作電流上升到 0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U9513B的工作電流便進一步降低到0.14Ma (典型值)，以幫助降低系統待機功耗。

10W電源芯片U9513B利用 FB 管腳電壓和 CS 管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式可看詳細資料圖所示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要 VDD 電壓不低于其關斷電壓芯片將持續工作。

10W電源芯片U9513B集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。優化設計的動態響應性能，可滿足USB充電器的要求。

在恒壓輸出模式中芯片采用了調頻控制腳有一電流源流出調節CS電壓信號。利用以上技術，10W電源芯片U9513B可實現由滿載到空載全程無異音工作。U9513B集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。與調幅控制結合的多模式控制技術，同時在CS管腳峰值電壓信號。

深圳銀聯寶科技在小功率電源芯片的設計中，注重空間布局、兼容性問題和成本壓力，不但可以縮短產品開發時間，也能有效確保通過認證測試，力求在時間成本、空間成本上達到最大的收益！
