PCB Layout對于智能照明應用電源管理ic U3205X性能表現非常重要，良好的PCB布局走線有助于U3205X系統工作穩定，提升EMI效果以及散熱能力。以下給出的Layout指導建議，請結合實際情況加以注意：

(1) 功率走線：

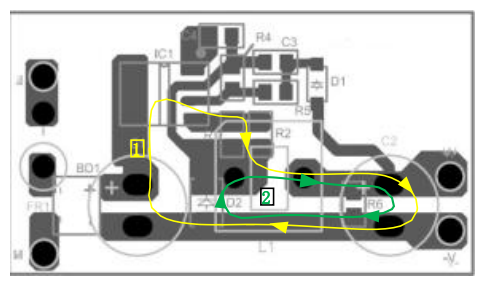

如下圖所示，盡量縮減功率回路走線面積，將由輸入電容-IC-電感-輸出電容組成的電感勵磁回路①以及由電感-輸出電容-續流二極管組成的電感去磁回路②縮減至最小環路面積；

(2) FB反饋網絡走線：

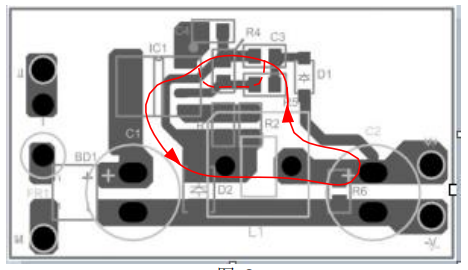

如下圖所示，FB反饋環路③由電感-反饋二極管- FB分壓電阻//FB濾波電容-IC組成。該反饋環路對于系統工作而言至關重要。PCB Layout時需特別注意其布局走線：

a) 盡量將該反饋環路置于主功率回路以外，同時盡可能縮減該環路走線面積，以減輕主功率回路對其的干擾影響；

b) 芯片FB引腳走線切勿過長，切勿從IC底部進行引線，否則可能導致系統工作異常；

c) FB檢測電路(FB 分壓電阻、FB 濾波電容) 盡量靠近芯片，同時盡量遠離功率電感；

d) 建議將反饋環路輸出電壓取樣點放在輸出電容正端，同時注意該條走線切勿穿越電感或續流二極管底部，以免耦合高頻雜波干擾系統正常工作；

e) 確保反饋回路地與芯片地等信號地線首先連接，之后再與電感地等功率地單點連接。

(3) 其他注意事項：

a) 在整流橋后添加π型濾波電路的情況下，應確保功率電感遠離濾波電感，以免發生此耦合對EMC不利；

b) PCB面積允許情況下，適當增加IC Drain端的銅箔面積，有助于U3205X更好散熱。

與傳統的PWM控制器不同，智能照明應用電源管理ic U3205X內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗！
