電源管理芯片產業正處于蒸蒸日上的風口行業，既是機遇也是挑戰。但想在這個行業“芯”想事成，絕非易事。對半導體行業心懷熱情的深圳銀聯寶科技深耕多年，腳踏實地的走好每一步，才擁有今天的市場口碑和客戶支持。正如這顆電源管理芯片 U6203D！

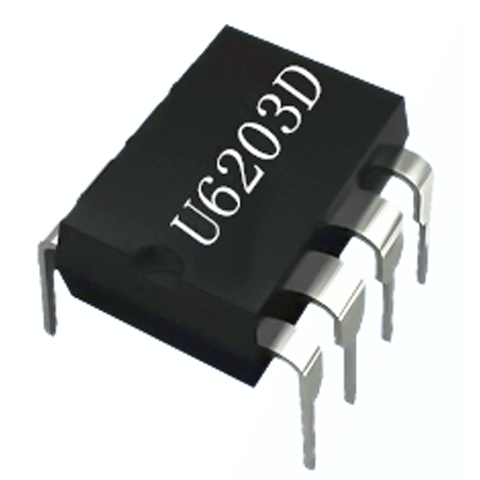

電源管理芯片 U6203D是一款高度集成的電流模式PWM控制驅動，內置4A高壓MOS，適合應用于高性能、低待機功耗、低成本離線AC-DC反激式拓?fù)浣Y(jié)構。采用DIP-7的封裝。優異的動態響應能力，優化的環路控制，無異音，SR（同步整流）兼容性高。效率滿足六級能效要求，副邊反饋/內置650V 功率MOSFET，自動補償輸入電壓、電感感量變化，實現高精度、多模式PSR 控制提高可靠性和效率，內置軟啟動，超低啟動電流，管腳浮空保護。

電源管理芯片 U6203D方案特點：

1. CC 工作模式：在CC工作狀態，U6203D采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。

2. 保護控制：U6203D含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。

3. CV 工作模式：在CV工作狀態，U6203D使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。

4. 高壓?jiǎn)?dòng)控制：U6203D在啟動階段，采用高壓?jiǎn)?dòng)技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到VDDon，芯片開始工作的同時高壓?jiǎn)?dòng)電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

電源管理芯片 U6203D采用恒流恒壓控制，綠色省電模式工作，在不同產品上測試運用，各項性能均滿足要求。典型輸出6W、10W、12W，方案成熟，成本可控！
