副邊反饋電源管理芯片U6107D外圍精簡體積小

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-12-07 10:06:21【大中小】

盡管很多小伙伴在做電源管理新方案時，會傾向于外圍精簡的原邊反饋電源管理芯片，但是在追求高性能精度方面，副邊反饋電源管理芯片的魅力依然有增無減。深圳銀聯寶科技的5v4A副邊反饋內置MOS電源管理芯片U6107D推薦給大家！

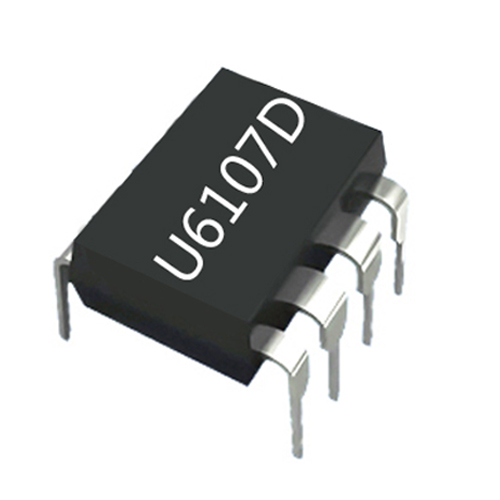

U6107D

電源管理芯片U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且帶有抖頻功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。

電源管理芯片U6107D主要特點：

▲支持DCM和CCM控制

▲±1%CV調節，快速動態回應

▲待機功耗<75mW

▲電流模式控制

▲固定65KHz開關頻率

▲綠色省電模式工作，優化的環路控制

▲啟動和工作電流

▲集成內部斜率補償的電流模式控制

▲集成線電壓和電感量補償的恒流技術

▲集成自恢復模式的保護功能：

VDD 欠壓保護（UVLO）

VDD 過壓保護（OVP）

過熱保護（OTP）

逐周期電流限制

過載保護（OLP）

短路保護（SCP）

前沿消隱（LEB）

CS 管腳開路保護

▲封裝DIP-8

電源管理芯片U6107D在90~264Vac下典型輸出24W，在175-264Vac下典型輸出36W，管腳如下：

1 GND 芯片參考地。

2 CS 電流采樣輸入腳。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 VDD 芯片供電腳。

5、6、7、8 Drain 內置功率 MOSFET 漏極。

深圳銀聯寶科技還有多款可省光耦及431、精簡外圍、體積更小的原邊反饋電源管理芯片可供小伙伴們挑選，低成本高品質，速速來電吧！
