學生黨是手機用戶一個很重要的群體，日常除了游戲體驗不錯外，最好能兼顧攝影和其他需求，對產品性能要求高，對價格敏感度也比較高。對手機充電器也有同樣的要求。充電器廠家在選擇充電器ic的時候不僅要考慮質量，還得兼顧成本。正好可以試試友恩充電器ic U62133，反響不錯！

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在充電器ic U62133內部存在由線損補償模塊控制的可調式電流源流出到與 FB 管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

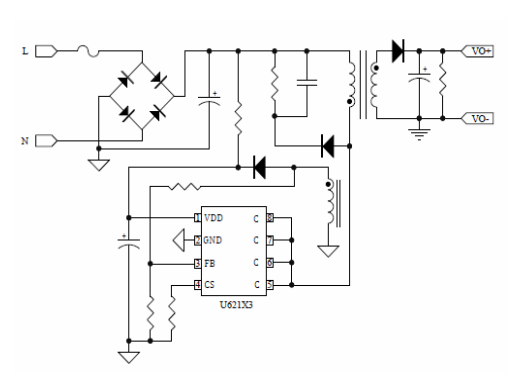

充電器ic U62133采用SOP-8封裝，引腳如下：

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳。

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5、6、7、8 C 內置功率三極管集電極輸入管腳。

充電器ic U62133內置超高壓功率BTJ，谷底開通、原邊控制、系統效率高，多模式原邊控制方式，優異的動態響應；集成動態三極管驅動電路，工作無異音；優化的EMI性能，恒流、恒壓調整率小于±5%；超低待機功耗 <50mW，CV模式可編程輸出線壓降補償；內置完善的保護功能：輸出短路保護 (FB SLP)、逐周期限流保護（OCP)、芯片過熱保護 (OTP)、VDD 過壓、欠壓和箝位保護、輸出過壓保護功能 (FB OVP)。

為了滿足嚴苛的平均效率和待機功耗要求，充電器ic U62133采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。

充電器ic U62133推薦輸出功率7.5W，還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
