開關電源芯片SF6771SLGT小功率大用途
隨著消費電子產品功能的增加，電子產品除了耗電量增加，需要支持的電壓數量也變多，因此芯片廠商需要不斷推出功能更復雜、效率更高、體積更小的開關電源芯片。今天給小伙伴們介紹這顆RCC 和線性電源替代、以及AC/DC適配器、LED 照明，經常會使用到的開關電源芯片SF6771SLGT！
開關電源芯片SF6771SLGT采用專利的 super-QR/PSRTM 控制，結合了原邊反饋和準諧振控制，可以實現高效率和優異的EMI性能。SF6771SLGT集成線損補償，從而實現了優異的 CV性能。芯片還集成軟啟動以減小啟動時的電流應力。在小功率場合，能夠滿足六級能效標準。
開關電源芯片SF6771SLGT集成了諸多保護功能，包括VDD欠壓保護，VDD過壓保護，輸出過壓/短路保護，軟啟動，逐周期過流保護，管腳浮空保護，VDD和GATE最高電壓鉗位等。

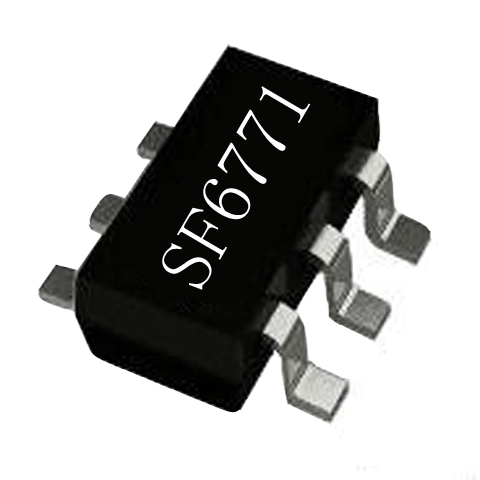

開關電源芯片SF6771SLGT封裝形式SOT23-6：
1 GND P 芯片地。
2 GATE O 外部 MOS 驅動腳。
3 CS I 電流檢測腳。
4 CC O 恒流 CC 環路補償腳，此腳外結一個對 GND 的電容實現恒流CC控制。
5 FB I 系統反饋腳，檢測輔助繞組電壓。通過此腳電壓實現對輸出的恒壓CV和恒流CC控制。
6 VDD P 芯片電源。
消費電子對小功率開關電源芯片的需求，以及5G、物聯網、智能電表、電動汽車、智能照明等新興應用領域的新需求共同推動開關電源芯片行業的成長加速。攜手深圳銀聯寶科技，一起開“芯”向未來！
