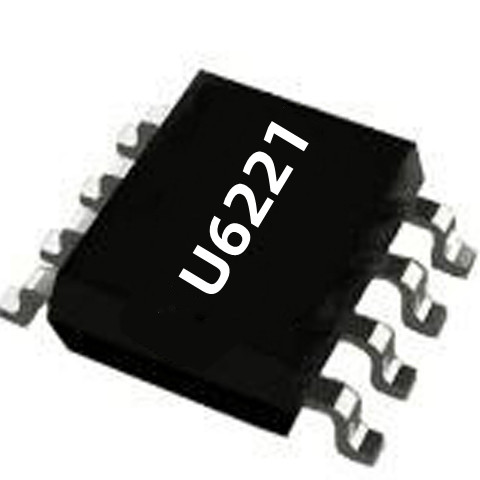

電源電路的軟驅動功能通過逐漸增加輸出電壓或電流，以消除啟動時的沖擊電流，從而簡化EMI問題，使系統能夠平滑啟動，減少對系統的沖擊，開關電源芯片U6221設計的軟驅動功能的驅動電路優化了系統EMI性能。芯片內部設計有Gate高電平16V鉗位電路，以防止高VDD輸入時Gate受損。

PCB設計對電源的EMI，ESD等性能有顯著影響，開關電源芯片U6221設計原邊回路時建議參考以下的內容（詳情可見規格書）：

1. 原邊主功率環路(Loop1)的面積應盡可能小，同時走線應盡可能粗以優化效率。

2. RCD 吸收回路(Loop2)的面積應盡可能小。

3. VDD 電容C3應緊貼芯片，保證VDD回路(Loop3)的面積盡可能小。

4. 如Line1 所示，輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。

5. 如Line2 所示，VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。

開關電源芯片U6221集成了單點失效保護，包括FB上拉電阻開路保護、FB下拉電阻開路保護、FB下拉電阻短路保護、輸出二極管或者SR短路、RCS開路、變壓器繞組短路、芯片GND管腳開路等保護。一旦故障發生，芯片將進入保護模式并自動重啟。芯片的單點失效保護功能可以保證芯片不損壞且輸出不產生過壓。

在開關電源芯片U6221內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值VFB_SLP (典型值 1V)相比。當采樣到的FB電壓低于VFB_SLP且持續時間超過TFB_Short(典型值 50ms)時，芯片將進入到短路保護模式，并自動重啟。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。開關電源芯片U6221內置線損補償功能，根據負載的變化調整線損補償量，從而使得線纜輸出端獲得平直的恒壓輸出曲線。線損補償?shù)淖畲笾禐檩敵鲭妷旱?/span>3%。
