led驅動芯片，也叫led驅動電路，由于led是特性敏感的半導體器件，又具有負溫度特性，因而在應用過程中需要對其進行穩定工作狀態和保護，從而產生了驅動的概念。在組成電路正常工作后，通過后面電流檢測電阻上檢測led的電流而得到的電壓反饋到芯片，控制內部的PWM占空比，以適應led自身特性變化而引起的電流、電壓波動，使led得到的電流保持恒定。led驅動芯片 U6116是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于LED 照明驅動應用中。

led驅動芯片 U6116支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。在恒壓輸出模式中，U6116采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6116可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

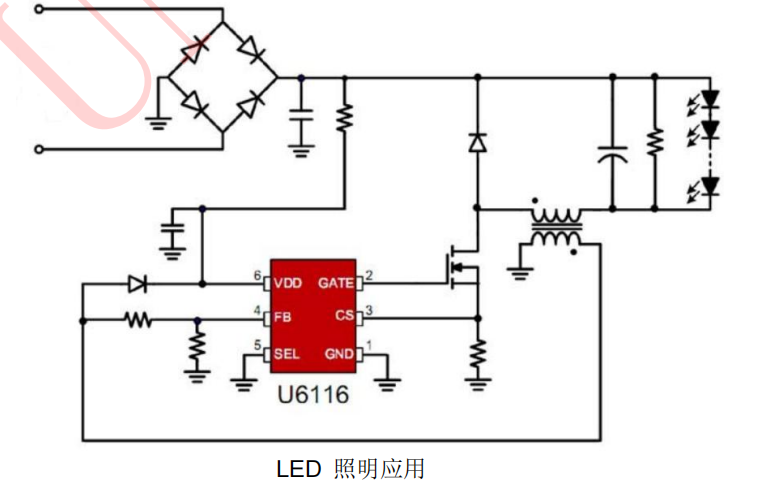

led驅動芯片 U6116腳位描述：

1 GND 芯片參考地。

2 GATE 外部 MOSFET 驅動管腳。

3 CS 電流采樣輸入腳。

4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

5 SEL降壓型或反激型拓撲配置管腳。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制.

6 VDD 芯片供電管腳。

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。led驅動芯片 U6116內部CV電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。

在恒壓采樣過程中，led驅動芯片 U6116內部有一可變電流源從FB管腳流出用作線損補償，由此將在FB波形上產生一電壓階梯。當系統進入到過載模式后，隨著輸出電壓的降低FB電壓將降低至內部輸出電壓基準2V以下，之后芯片也將自動進入到恒流輸出模式中。U6116 同時集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。
