LED照明電源ic U6113順應綠色環保理念

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-05-22 11:29:33【大中小】

選擇LED照明電源ic時，需要注意哪些呢？節能化、安全性、有成本優勢、供貨穩定，都是必須考慮到的。友恩半導體LED照明電源ic U6113正好都符合，今天帶大家了解下！

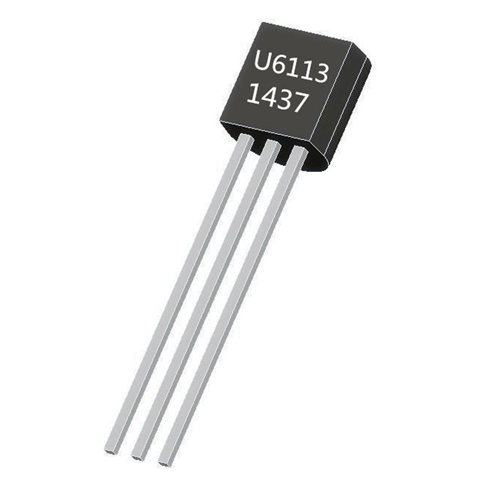

U6113開關電源控制芯片

LED照明電源ic U6113是一款內部高度集成的降壓型準諧振式（QR-Buck）LED 照明恒流驅動功率開關芯片。U6113在同一晶元上集成了高壓功率 MOSFET 和控制器。此外，芯片還集成有高壓啟動電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。

在LED照明電源ic U6113芯片內部，只要當內部高壓 MOSFET 關斷時，5.8V 的穩壓器就會從芯片的 Drain管腳端抽取一定的電流給 VDD 電容充電至 5.8V；再當內部高壓 MOSFET 導通的時候，5.8V 穩壓器則停止工作而芯片靠 VDD 電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片 Drain 管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用 1uF的 VDD 電容用以濾除高頻噪聲和作為芯片供電。

LED照明電源ic U6113集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。在40V LED輸出電壓下：（175~265VAC）120mA、（85~265VAC）100mA；在 60V LED輸出電壓下：（175~265VAC）100mA、（85~265VAC）90mA。
