電源管理芯片，是在電子產品系統軟件中肩負起對電力的轉換、分派、檢驗以及其他電磁能管理方法的職責的芯片。可以對鋰電池進行充電，擁有可以恒流、恒壓充電，而且擁有過電流、工作電壓維護、內部溫度監測等功用。下邊給小伙伴們介紹一下電源管理芯片U6773S的應用和特點！

電源管理芯片U6773S是一款高性能的初級側邊調節（PSR）電源開關系列，有高精度CV和CC兩種控制模式：

1. 在CV模式下，U6773S采用多模式控制，該模式將AM（調幅）模式和（頻率調制）FM模式混合使用，以提高系統效率和可靠性。

2. 在CC模式下，U6773S使用具有線路和負載CC補償?shù)?/span>PFM控制。

電源管理芯片U6773S采用SOP-7的封裝，可以完美替代昂寶OB2520。腳位如下：

1 VDD P 芯片供電管腳。

2、3 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于 CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS I 電流采樣輸入管腳。

5、6 Drain I 內部功率管的漏極。

7 GND P 芯片參考地。

電源管理芯片U6773S功能特性：

● 工作在非連續模式(DCM)的次級同步整流控制器

● 內部集成高性能N溝道MOSFE

● 超快速開管能力的驅動電路

● 超低啟動及靜態工作電流

● 高集成度、只需極少的外圍器件

● 空載輕載超低損耗

● 效率滿足六級能效要求

● 自動補償輸入電壓、電感感量變化實現高精度

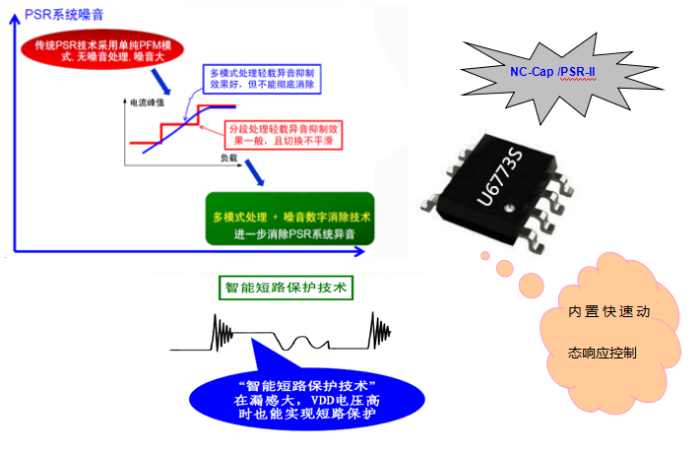

● 多模式PSR控制提高可靠性和效率

● 內置軟啟動，超低啟動電流，管腳浮空保護

● 優化的動態控制：優異的動態響應能力

● 優化的環路控制：工作穩定、無異音、SR（同步整流）兼容性高

● 完善的保護電路(OVP/UVLO)、短路保護(SUP)、過載保護（OLP）、芯片過熱保護（OTP）、逐周期電流限制前沿消隱（LEB）、VDD過壓、欠壓保護

電源管理芯片U6773S不僅內部元器件的品質好，有認證，還有豐富的特性。具有多模式控制，專利EMI優化，高集成度高性價比。工作穩定、無異音、SR（同步整流）兼容性高。可應用于適配器、充電器、ADSL 調制解調器、輔助電源電路以及其他小功率電源電路多個領域。
