兩種電源芯片對比：隔離U6217和非隔離U6110

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-08-07 11:07:20【大中小】

隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲，而非隔離電源主要有：Buck、Boost、Buck-Boost等。什么場合選擇隔離和和非隔離呢？對于一些常用的嵌入式供電選擇，我們可遵循以下判斷條件：對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全，必須用隔離電源，有些場合還必須用加強隔離的電源。今天給小伙伴們介紹一款隔離電源芯片U6217和一款非隔離電源芯片U6110！

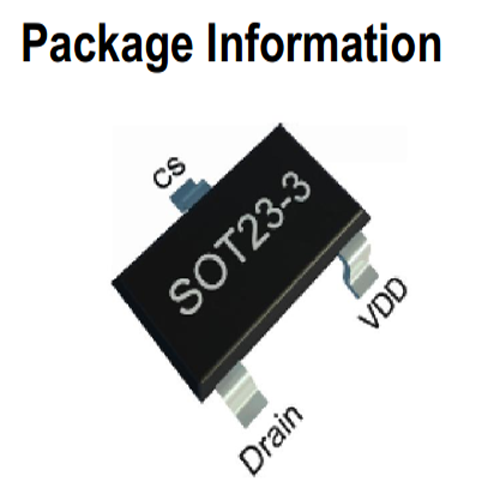

U6217

現在我們來介紹一款隔離電源芯片U6217，是一顆高精度離線式開關電源芯片,使用原邊取樣來進行精準的恒流、恒壓控制，可以省去一般應用中的光耦與TL431。在恒流模式下，輸出功率可由CS腳外接的取樣電阻RS定；在恒壓模式下，芯片的多種模式可以保證較高的整體轉換效率。在恒流模式下工作于PFM狀態，在恒壓模式下工作于PWM狀態，輕載時降頻工作。此外，該芯片內置有線壓降補償，由此取得良好的負載調整率。

U6110

接著介紹一款非隔離電源芯片U6110，是輸入8V~380Vac，輸出5V/500mA非隔離電源方案，U6110結合500V功率MOSFET，單芯片的開/關PWM控制器。這個IC可實現高精度5V默認值，通用交流輸入輸出。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷，可以實現待機功率小于50mW。
