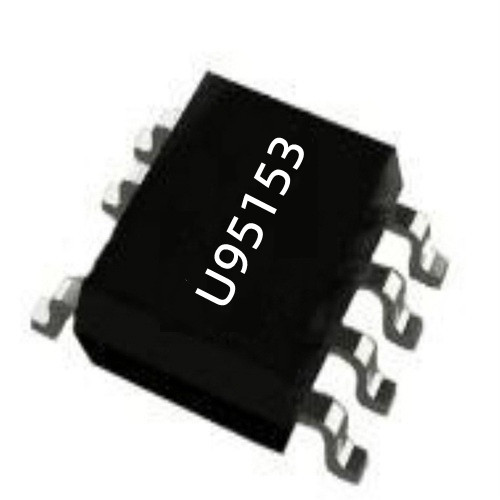

手機充電器芯片U95153典型輸出功率(85—264Vac)12W，谷底開通、原邊控制、系統效率高，恒流、恒壓調整率小于±5%。今天著重介紹下U95153原邊恒壓控制(PSR-CVM)和原邊恒流控制 (PSR-CCM)兩種模式！

■原邊恒壓控制(PSR-CVM)

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。下圖展示了手機充電器芯片U95153內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的1.25V。

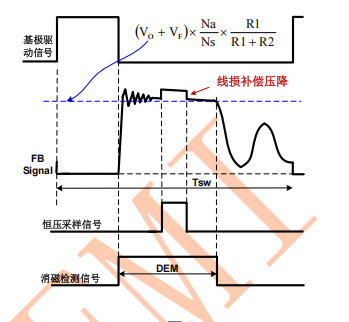

在恒壓采樣過程中，手機充電器芯片U95153內部有一可變電流源從FB管腳流出用作線損補償，如圖所示，由此將在FB波形上產生一個電壓階梯。下圖也展示了消磁過程中FB電壓平臺的量化關系：

其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數。在重載模式下，模式識別模塊將根據誤差運算放大器的輸出自動控制進入恒流模式中。

■原邊恒流控制 (PSR-CCM)

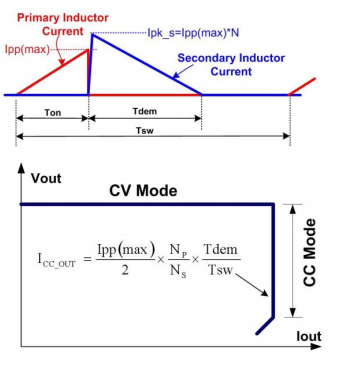

手機充電器芯片U95153利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。如下圖所示，在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。

如上圖所示，原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式在上圖已示。當輸出電流達到原邊恒流控制模塊的輸出基準時，手機充電器芯片U95153將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。

在手機充電器芯片U95153內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為 4/7。所以實際平均輸出電流可以表示為：

其中：

N----變壓器原邊繞組與副邊繞組匝數之比。

Rcs---連接于三極管發射極與 GND 之間的采樣電阻。
