手機充電器芯片U62133可調線損補償恒流恒壓
電壓降，又稱為電壓降差或電壓損失，是指在電路中，電流通過電阻或導線時，由于電阻的存在而產生的電壓降低現象。電壓降是電路設計和分析中的一個重要概念，對于保證電路的正常工作和提高電路的效率具有重要意義。今天就和小伙伴們一起了解下手機充電器芯片U62133如何調節電壓降的。

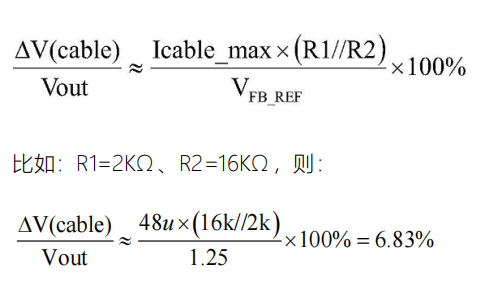

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在手機充電器芯片U62133內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
手機充電器芯片U62133利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式在可參考詳細資料。
當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。在手機充電器芯片U62133內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為1/2。
在電源設計中，需要考慮電壓降對電源輸出電壓的影響，以保證電源的穩定性和可靠性。電壓降可以作為過載保護的依據，當電壓降超過設定值時，可以觸發保護電路，以保護電路的安全。深圳銀聯寶科技手機充電器芯片U62133，內置完善的保護功能，谷底開通、原邊控制、系統效率高！
