隨著9月開始，消費電子行業步入新品發布期，各種智能穿戴產品、iPhone16為首的新款手機、以及各種小家電，都是本季度的熱門。消費電子所必須的電源管理ic，一早就進入了啟動模式，為各類電子產品保駕護航。電源管理ic U6773H是一款高性能、多模式準諧振原邊(QR-PSR)控制功率開關。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。

在芯片開始工作之前，電源管理ic U6773H僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓(典型值 16.3V)，U6773H開始工作并且芯片工作電流上升到1mA(典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6773H的工作電流便進一步降低到0.5mA (典型值)，以幫助降低系統待機功耗。

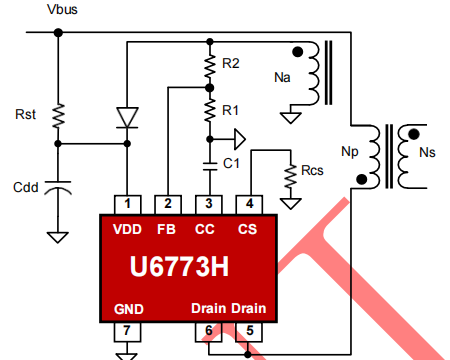

電源管理ic U6773H優化設計的動態響應性能，可滿足USB充電器的要求。在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U6773H內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比于輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將逐漸提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，電源管理ic U6773H可實現由滿載到空載全程無異音工作。在U6773H內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值 (典型值 1.15V)相比。當采樣到的FB電壓低于1.15V且持續時間超過35ms時，芯片將進入到短路保護模式，并自動重啟。

深圳銀聯寶科技推出的電源管理ic，體積小、耗能低、布局簡單，用戶體感強，有成熟的配套方案，提供一站式電源管理服務，需要的小伙伴可以大膽入手！
