2007年，深圳市銀聯寶電子科技有限公司成立。銀聯寶科技提供了一站式服務方案；方案LAYOUT服務、EMI調試服務、符合安規服務、量產方案服務、品質跟蹤服務、應用技術交流服務等六大服務，公司有強大的研發團隊，積累了電源芯片解決方案的眾多一線數據，研發成果榮獲多項電源方案應用性專利，可為企業定制性能更好的解決方案

首先我要為大家介紹解讀，其中我們具體服務的詳細：

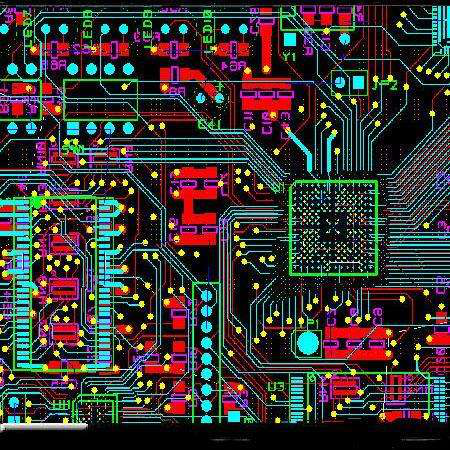

方案LAYOUT服務：

我司有的LAYOUT工程師，精通各類樣式pcb板設計，并且很的調試電路

那么介紹一下什么是  layout工程師

首先 layout工程師通常負責PCB的設計，根據板框以及其他要求設計出PCB，并且調試電路。

懂得電子基礎 電路分析 要懂得電路基礎知識，電路圖原理分析，常用元器件的另外還要能配合電子工程師及pcb板廠制作layout作業規范。

EMI調試服務：EMI通常指的是紋波，指電路運轉產生的一種交流，通常會有干擾性質，我們的紋波調試服務也是給客戶一個的調試服務 在調試電磁干擾 (EMI) 問題時，電子設計工程師面臨著識別無用輻射源并制定解決方案的挑戰。在 EMC 一致性實驗室進行重復測試以識別和解決問題既成本昂貴，通常還會嚴重推遲產品的發布時間。常見測試遍布整個產品開發的過程，可避免進行大規模再設計，從而能夠有效地減少產品的發布成本和延遲。

數字示波器與近場探頭搭配使用，是設計過程中的強大調試儀器。設計人員可以在初期階段快速定位和分析 EMI 問題。較高的動態范圍和 1 mV/div 的高輸入靈敏度，確保了即使輻射源很微弱，也可以對其進行分析。R&S®RTO 快速傅里葉變換 (FFT) 提供了快速更新率，F(xiàn)FT 幀重交疊的處理方式和余暉顯示功能可以深入了解分析無用輻射。

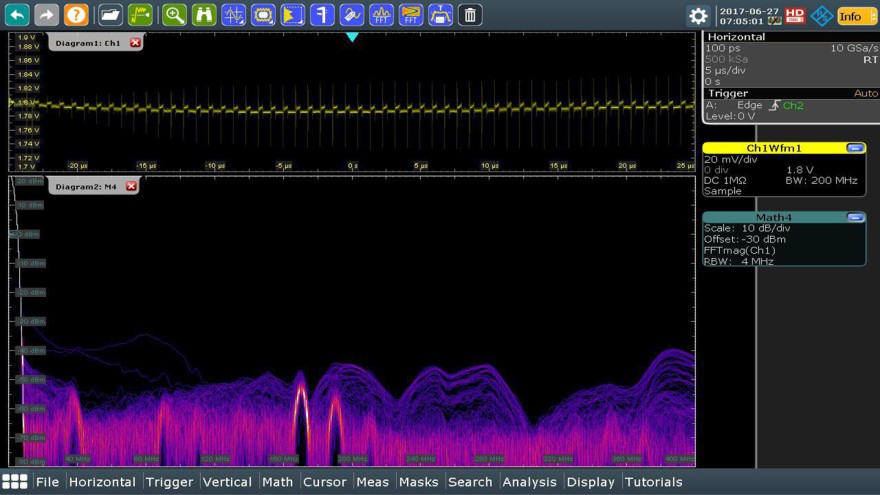

                （圖為傳感探頭成像圖）

羅德與施瓦茨提供一系列具有專用測試模式的儀器，例如頻譜分析儀模式（結合零頻寬）、實時測量余暉模式和頻譜圖視圖等。針對 EMI 測試程序，而我們可使用步進掃描接收機模式（傳統模式）和時域（基于 FFT）接收機模式。步進掃描模式可以對整個頻譜實現逐點掃描，而時域模式可以并行處理多個頻點。

符合安規服務：我司設計的電源產品都可以通過世界主流國家的安規認證：例如的3C認證，美國的UL認證，歐洲的CE認證，其他不主流但比較常用國家有：印度BIS認證，以及其他36個國家認證

量產方案服務：該服務是為客戶設計全新的PCBA方案，按照客戶的個性要求定制，前期是需要收取一定設計費，合作走量一定量之后，會按照條件返還給客戶

品質跟蹤服務：我們銀聯寶所有的產品都是有售后跟進的，會定期回訪您對我們使用滿意度，其他問題跟蹤解決反饋。

應用技術交流服務：該服務是指為客戶應用終端進行一定的建議，于參考，還會建立相應的討論組，讓我們的工程師和您對接，可以做到真正人士為您解答，交流
